BIAX气动研磨主轴无油涡轮马达

 无油操作装置对工件无油雾
 高速行驶时，每个工具进行了优化，保证完*的磨铣图案
 非常准确的同心度
 低噪音
 该Ť29-100和Ť27-65涡轮磨床的特征在于例外的耐磨性和使用寿命长的连续操作
 包括扳手
可用直径为1〜3毫米的0.5 mm的增量在ZG 5系列的所有夹头; 3/32“和1/8”的尺寸也可提供。可应要求提供其它尺寸。BIAX气动主轴

气动研磨主轴无油涡轮马达

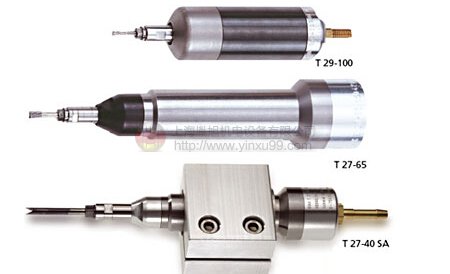

型号命名	T 29-100	T 27-65	T 27-40 SA
电机类型	无油涡轮发动机	无油涡轮发动机	无油涡轮发动机
订单号	150 420 100	150 420 200	150 420 210
速度（分钟-1）	100000	65000	40000
功率（瓦）	80
前轴承套	单	单	双
筒夹式（毫米）	ZG 5/3	ZG 5/3	ZG 4/5
马克斯。夹头直径（mm）	3	3	五
马克斯。硬质合金刀具直径	3	6	五
马克斯。简介砂轮直径	五	8	10
旋转方向	顺时针	顺时针	顺时针
排气方向	前锋	后	后
在负载下的空气量（升/分钟）	180	180	180
噪音等级dB（A）	70	70	70
重量（g）	290	485	510
连接螺纹	ř1/8“	ř1/8“	ř1/8“
软管单位：
订单号	001 366 537	001 366 502	001 366 502
软管长度（m）	1.5	3	3
风管直径（mm）	4.5	7	7
软管组件包括	无	无	无

BIAX气动研磨主轴无油叶片马达

 无油操作装置对工件无油雾
 高速行驶时，每个工具进行了优化，保证优异的磨铣图案
 非常准确的同心度
 低噪音
 获得**的无油叶片马达提供了磨削主轴的润滑免驱功能
 包括扳手
是可用的，直径为1〜6mm的0.5mm的增量在ZG 4系列中所有的套爪; 3/32“，1/8”和1/4“的尺寸也可以。特殊尺寸可根据要求提供。
是可用的，直径从1至8毫米的1毫米的增量在ZG 7系列的所有的套爪; 1/8“和1/4”的尺寸也可提供。特殊规格可根据要求提供。瑞士BIAX气动主轴

气动研磨主轴无油叶片马达
型号命名	TR 1785	TR 3624
电机类型	无油叶片马达	无油叶片马达
订单号	150 401 400	150 421 500
速度（分钟-1）	85000	24000
功率（瓦）	100	300
前轴承套	配对	单
筒夹式（毫米）	ZG 5/3	ZG 7/6
马克斯。夹头直径（mm）	3	8
马克斯。硬质合金刀具直径	4	12
马克斯。简介砂轮直径	6	24
旋转方向	顺时针	顺时针
排气方向	后	后
在负载下的空气量（升/分钟）	170	600
噪音等级dB（A）	70	74
重量（g）	130	750
连接螺纹	M5	ř1/8“
软管单位：
订单号	001 366 595	001 366 578
软管长度（m）	1.5	3
风管直径（mm）	4.5	7
软管组件包括	是的	无

BIAX气动研磨主轴

BIAX气动研磨主轴安装在输送线，机床和夹具
 紧凑的尺寸
 大功率叶片马达
 非常准确的同心度
 可加载到静止状态
 低污染，由于中央排气
 低噪音
 乐百氏，夹紧式钢体
 包括扳手
显示所有的磨削主轴也可以用在前面旋转飞溅和芯片的卫兵，保护刀具主轴提供。BIAX气动锯

气动研磨主轴安装在输送线，机床和夹具
型号命名	RO 1785	ř2732 *	ř3040	ř3030 **	ř3622 *	ř4112
订单号	150 401 202	150 412 702	150 414 120	150 414 110	150 425 210	150 414 520
速度（分钟-1）	85000	32000	40000	30000	22000	12000
功率（瓦）	100	200	240	240	300	400
前轴承套	配对	配对	配对	配对	配对	单
筒夹式（毫米）	ZG 5/3	ZG 4/6	ZG 7/6	ZG 7/6	ZG 7/6	ZG 8/6
排气方向	后	后	后	后	后	后
马克斯。夹头直径（mm）	3	6	8	8	8	10
马克斯。硬质合金刀具直径	4	8	8	10	12	15
马克斯。简介砂轮直径	6	12	10	16	24	24
旋转方向	顺时针	顺时针	顺时针	顺时针	顺时针	顺时针
在负载下的空气量（升/分钟）	180	400	400	400	500	790
噪音等级dB（A）	70	75	76	75	73	78
重量（g）	200	365	420	420	640	750
连接螺纹	M 6 extenal	ř1/8“	ř1/8“	ř1/8“	ř1/8“	ř1/4“
请确保有足够的润滑与维护单元（水分离器，注油器和压力表）。
软管单位：
订单号	001 366 595	001 366 529	001 366 505	001 366 505	001 366 505	001 366 580
软管长度（m）	1.5	3	3	3	3	3
风管直径（mm）	4.5	7	7	7	7	10
软管组件包括	是的	无	无	无	无	无
可使用直径为6毫米，8个5mm或10mm的ZG 8系列的所有的夹头。特殊规格可根据要求提供。

BIAX气动主轴

在传输线，机床和夹具BIAX气动主轴的刷牙和钻井作业
 强劲的发动机提供了方便刷牙和钻井作业
 - [R 4102和- [R 4105都配备有一夹头
 RB 4105自带threejaw夹头
