位置柔性夹具B1.732 （图1）

图1：位置灵活的夹具B1.732

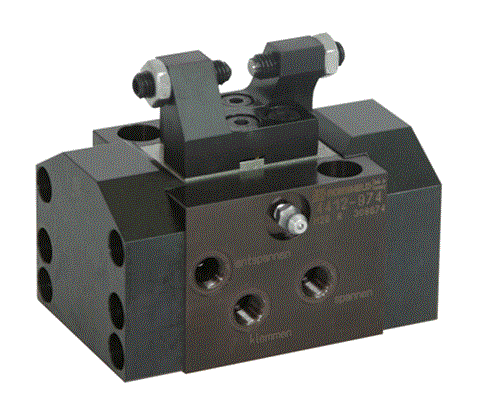

位置弹性夹紧爪B1.733（图2）
位置弹性夹紧爪由一个U形安装体和可移动的嵌入式夹紧单元组成，该夹紧单元通过两条带切屑保护的短高压软管供油。
在可移动的夹紧单元中集成了一个双作用液压缸，该液压缸的夹紧力通过夹紧杆以180°的角度引入到工件支架中。
该支架可调节高度，以夹持不同厚度的工件。在夹紧过程之后，仍可移动的夹紧单元将通过单动缸锁定在安装体内。
为了控制夹紧杆，可以进行感应或气动位置监控。


图2：位置灵活的夹紧爪B1.733

位置弹性夹紧爪B1.733（图2）
位置弹性夹紧爪由一个U形安装体和可移动的嵌入式夹紧单元组成，该夹紧单元通过两条带切屑保护的短高压软管供油。
在可移动的夹紧单元中集成了一个双作用液压缸，该液压缸的夹紧力通过夹紧杆以180°的角度引入到工件支架中。
该支架可调节高度，以夹持不同厚度的工件。在夹紧过程之后，仍可移动的夹紧单元将通过单动缸锁定在安装体内。
为了控制夹紧杆，可以进行感应或气动位置监控。

图3：夹具夹，位置灵活的夹具I4.130

夹具，位置灵活的夹具I4.130（图3）
位置灵活的夹具还可以在不稳定的工件部分上夹持和支撑已经定位并固定在固定挡块中的工件。
具有位置柔性夹紧功能的固定夹由一个非常纤细的基体和两个集成液压缸组成。活塞力通过两个通道传递到两个可相互*立移动的夹紧滑块。夹紧期间，两个夹紧滑块几乎都没有力地接触工件。只有在那之后，夹紧压力以及由此的夹紧力才增加。由于楔形滑轨的楔入，可以防止它们移位。由此，工件被浮动地保持而没有变形。



图4：带锁紧活塞B1.711的液压缸

 带有锁止活塞的液压缸B1.711 （图4）
带有锁止活塞的液压缸是单作用柱塞缸。对元件加压时，活塞将膨胀
并锁定在缸体内。
带锁止活塞的液压缸不*可以夹紧工件，而且还可以补偿高达五倍的机械力，并抵抗夹紧力。
