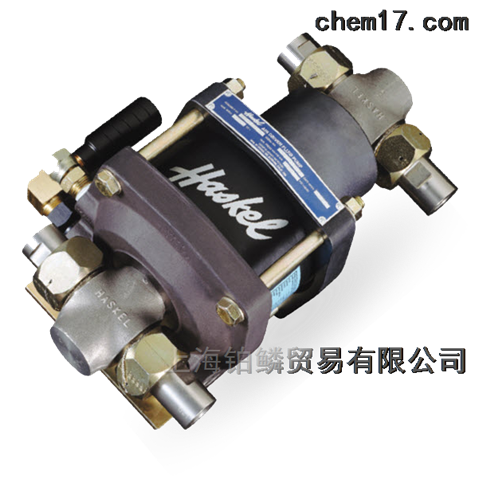

美国Haskel气动增压泵4B-150/0.75HP液体泵

Haskel空气增压器利用部分被增压的空气作为动力，其余的气体被增压后输出，无须其它气源或电源来作为动力。Haskel空气增压器由大面积的气动活塞，小面积的气体柱塞和换向控制阀三个部分组成。气动活塞和气体柱塞通过传动杆连在一起，由换向阀控制自动做往复运动。通过大面积的活塞和小面积的柱塞，将作用在活塞上的驱动气体的压强传递给柱塞，从而提高气体的出口压力。

Haskel 4B-150 0.75HP气动液体泵的额定压力比为150：1，它利用单个空气头将液体压力提升到*大15000 PSIG。

特点与优势：

• **的气动操作–无发热，明火或火花的危险
• 无级变速循环速度
• 在预定压力下失速以保持该压力而不消耗功率
• 无问题的停止/启动应用程序
• 轻松自动化–多种修改和控制选项
• 适用于大多数液体和液化气
• 可用的其他气体驱动选项，例如酸性气体，天然气，蒸发气体或氮气
• 坚固，可靠，紧凑且易于维护的可靠设计
• 无需空气管路润滑–节省成本并防止污染
• 不平衡的循环阀芯可立即响应压力变化
• 可以制造满足ATEX，CE和NACE

技术数据：

• 功率：0.75HP
• 气头：单
• Z高气压：100 PSIG
• Z大循环次数：225 / min。
• 标称比（“破折号”）：150：1
• 实际面积比：171：1
• Z大出口压力（连续）：15000 PSIG
• Z大出口压力（间歇）：15000 PSIG
• 排量/周期：0.088 cu。在。
• Z大流量：42立方米。英寸/分钟

典型性能特征（@ 100 PSIG气源压力）：

• 37 in3 / min @ 7500磅/平方英寸
• 7 in3 / min @ 15000磅/平方英寸

结构材料：

• 泵段：303SS
• 柱塞：440C，SS
• 非金属：UHMWPE，布纳

应用范围：

• 服务代码1：石油基油，煤油，乙二醇，含5％可溶性油的水。
• 服务代码2：普通水，柴油
• 服务代码3：N / R
• 服务代码4：N / R
• 服务代码5：N / R
• 服务代码6：N / R

维修套件信息：

• 流体部分密封套件P / N： 57349
• 空气驱动密封套件P / N： 57340
• 可选工具： 28584（套筒拆卸工具）
• 注意：对于2001年7月以后购买的设备，请使用空气驱动器密封套件57340。要重新密封空气循环阀，可以订购55725密封套件。
• 安装文件： SKIS-001

美国Haskel气动增压泵4B-150/0.75HP液体泵

型号有：  4B-14 、4B-21、 4B-25、 4B-30 、 4B-37、 4B-55、  4B-75、 4B-100、 4B-150

有效地将压缩空气转换成液压动力，从而满足将组件增压并将其保持在设定压力下任何持续时间的任何应用需求。其他应用程序包括：

• 螺栓张紧
• 刹车应用
• 校准
• 组件冲洗
• 受控力，造纸厂
• 夹紧
• 卷边
• 裁切
• 气缸测试– DOT
• 井下上游压力均衡
• 法兰吊具
• 充液
• 炮塔调平
• 液压动力单元
• 液压缸致动
• 等静压
• 顶升举升
• 液化石油气回收
• 润滑

• 机器配重
• 机械密封加压–隔离液
• 金属成型/液压成型
• 甲醇注射
• 轴承拆卸的注油
• 封隔器通货膨胀
• 动力压制
• 压力机**超载
• 压力测试
• 证明测试组件
• 定位缸
• **阀测试和设定
• 滚筒张紧
• 采样
• 硅片清洗（洗衣机）
• 型锻
• 测试和操作井下设备
• 阀门驱动
• 车辆**制动
• 水射流切割–低密度
• 井口控制
• 工作举行

Haskel气动液体增压泵的型号均用代码字母标识，后面的一个号码表示泵的增压比。这些字母在泵的型号和下列代码表中将会得到说明。

泵型字母代码

M  1"冲程1/3hp 小型泵系列           S  不锈钢柱塞和泵体

29723  1/3hp化学泵                 D  (前缀) 液体端加长的泵

D(后缀)  双作用泵                    4B  1"冲程3/4hp泵系列(底部进口)

A  2"冲程1.5+2hp泵系列             H  2"冲程1.5+2hp高压泵系列

XH  2"冲程1.5+2hp超高压泵系列     G  4-1/2"冲程6hp泵系列

8"  4-1/2"冲程8hp泵系列             14"  4"冲程10hp泵系列

W  聚氨脂U型动态密封                F   UHMWPE(超高分子量聚乙烯动态密封)                        T  增强聚四氟乙烯动态密封            -B   底部进气口

V  合成橡胶O型圈静态密封

Haskel泵的许多重要特点之一是柱塞用的密封组合件。Haskel在这方面的经验是相当丰富的。长寿命多用途的密封件是适应市场需要不断研制开发出来的。

 适用液体适用液体代号

(1) 石油、煤油、柴油、含5*可溶油的水。

(2) 水。

(3) 磷酸酯基抗燃液压油以及与UHMWPE动态和合成橡胶静态密封圈相容的石油基溶剂。

(4) 石油基溶剂、氯化了的溶剂、氟化了的溶剂。使用甲基一乙基酮，甲基丙酮，双丙酮，乙醇和

Freon22。

(5) Skydrol和Aerosafe液压油、丙酮和一些乙醇。如果用二元乙丙橡胶(例如51331-MDTV-5)代替合成橡

胶静态密封圈，也可适用于这些液体。

(6) 去离子水。

在21种不同型号和高达15000psi(1030bar)输出压力的选择中，这一系列是Haskel气动液体增压泵的zui小型号。

有效地选择液压部分的材料，M- 系列泵可提供3gpm(12 L/min)的输出流量。

噪音控制要求高的地方可采用降低噪音的改进型号。

全部型号的气源压力均控制在25-125psi(1.8-9bar) 的范围内。手柄装置的选择可有效地用于要求*准压力控制或无气源提供的地方
