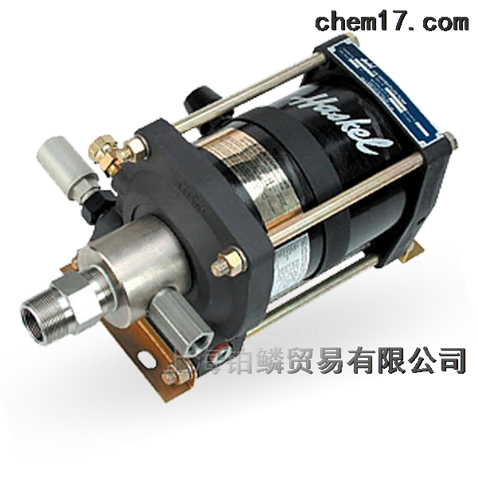

美国Haskel气动液体泵DSXHF-683/2HP增压泵​

事实证明，Haskel气动液体泵具有**性，坚固性，可靠性，紧凑性和易于维护性，可带来许多操作优势：

• **的气动操作–无发热，明火或火花的危险
• 高达100,000 psi（7000 bar）的能力
• 通过ATEX认证
• 无级变速循环速度
• 在预定压力下失速功能可在不消耗功率的情况下保持该压力
• 无问题的停止/启动应用程序
• 易于自动化，具有许多修改和控制选项
• 适用于大多数液体和液化气
• 无需航空润滑，既节省成本又防止污​​染

Haskel空气增压器利用部分被增压的空气作为动力，其余的气体被增压后输出，无须其它气源或电源来作为动力。Haskel空气增压器由大面积的气动活塞，小面积的气体柱塞和换向控制阀三个部分组成。气动活塞和气体柱塞通过传动杆连在一起，由换向阀控制自动做往复运动。通过大面积的活塞和小面积的柱塞，将作用在活塞上的驱动气体的压强传递给柱塞，从而提高气体的出口压力。

特点与优势：

• **的气动操作–无发热，明火或火花的危险
• 无级变速循环速度
• 在预定压力下失速以保持该压力而不消耗功率
• 无问题的停止/启动应用程序
• 轻松自动化–多种修改和控制选项
• 适用于大多数液体和液化气
• 可用的其他气体驱动选项，例如酸性气体，天然气，蒸发气体或氮气
• 坚固，可靠，紧凑且易于维护的可靠设计
• 无需空气管路润滑–节省成本并防止污染
• 不平衡的循环阀芯可立即响应压力变化
• 可以制造以满足ATEX，CE和NACE

马力 2
实际比率 780
排量（cu） 0.018
排量（ml） 3


*大额定连续输出压力（psi） 30000
*大额定连续输出压力（巴） 2069
*大额定间歇输出压力（psi） 70000
*大额定间歇输出压力（巴） 4828
笔记 不锈钢液压活塞和阀体
泵装有定距片
2英寸冲程1.5 + 2 hp*高压泵系列
4.5英寸冲程8 hp泵或增压器系列
UHMWPE（超高分子量聚乙烯动态密封）

美国Haskel气动液体泵DSXHF-683/2HP增压泵​

型号有：HF-202 、HSF-202 、DHF-202 、DSHF-202 、DSHF-302 、DHF-302 、HSF-302 、HF-302 、DSXHF-452 、DXHF-452 、DXHF-602 、DSXHF-602 、DSXHF-683 、DXHF-683 、DXHF-903 、DSXHF-903 、DSXHW-1373 等

有效地将压缩空气转换成液压动力，从而满足将组件增压并将其保持在设定压力下任何持续时间的任何应用需求。其他应用程序包括：

• 螺栓张紧
• 刹车应用
• 校准
• 组件冲洗
• 受控力，造纸厂
• 夹紧
• 卷边
• 裁切
• 气缸测试– DOT
• 井下上游压力均衡
• 法兰吊具
• 充液
• 炮塔调平
• 液压动力单元
• 液压缸致动
• 等静压
• 顶升举升
• 液化石油气回收
• 润滑

• 机器配重
• 机械密封加压–隔离液
• 金属成型/液压成型
• 甲醇注射
• 轴承拆卸的注油
• 封隔器通货膨胀
• 动力压制
• 压力机**超载
• 压力测试
• 证明测试组件
• 定位缸
• **阀测试和设定
• 滚筒张紧
• 采样
• 硅片清洗（洗衣机）
• 型锻
• 测试和操作井下设备
• 阀门驱动
• 车辆**制动
• 水射流切割–低密度
• 井口控制
• 工作举行

气动液体增压泵的组成及工作原理

1.气体部分

这一部分由一个装有O型密封圈的轻质异径活塞和一个外层玻璃纤维

缠绕或硬铝镀层、中间用环氧树脂填充的套筒组成，活塞置于套筒内。这

种空气活塞的直径对于任何系列的气动泵都是恒定的。当压缩空气送入气

动装置时，迫使活塞进入压缩冲程，然后空气驱动活塞返回进行吸入冲程

(具有弹簧自动回位功能的M系列泵除外)。与其它多种泵不同，气动装置管

路由于Haskel设计的固有低磨擦特性以及装配时的润滑，而无需使用润滑

剂。

2.液压部分

液压装置的活塞/冲杆直接与活塞连接，其下端装入液压装置壳体之

内。它的直径确定了泵的压缩比，从而确定输出流量和zui大压力。它的作

用是通过进口控制阀将液体吸入，并在较高压力下通过出口控制阀使其流

出。

该装置装有弹簧止回阀，用于控制液体进出通道。当液压装置的活

塞/冲杆处于吸入冲程时，进口控制阀打开, 出口控制阀通过弹簧保持关闭

时，将液体引入泵内。升压冲程时，进口控制阀关闭，液压装置的活塞/冲

杆通过出口控制阀迫使液体流出。

动态密封圈位于液压装置活塞/冲杆的周围，而且是一种几乎无磨损的

零件。它的作用是循环期间，在压力下能够容纳液体，并防止外部泄漏或

渗入气体装置。根据泵出液体的介质、使用温度和增压比，选用了不同的

密封材料和形式。

附注：大多数Haskel泵在气动部分与液压部分之间均使用一个定位

件，以便使其完全分离，并进行无污染操作。

3.空气循环阀

这一部分由一个控制器和一个柱塞构成，它根据位置状态使压缩空

气流到空气活塞的任何一端。该活塞在其冲程的上端和底部推动控制阀，

对滑阀的大面积进行交替增压和换气，以控制气流向空气活塞往复运动，

保持循环状态。空气从泵中排出时，需通过排气消声器。与其它多种泵不

同，Haskel泵在设计中不采用金属一金属的紧配合，这样可以防止漏气导

致柱塞终止操作的后果。
