德国TBT BW系列数控控制钻床-TBT
TBT BW系列数控控制钻床
TBT公司成立于 1966 年在 Dettingen Erms，德国，公司专门从一开始就在深孔钻削的制造技术。TBT公司的主要目标一直供应机器、 工具、 服务和**知识的来源之一。
NAGEL GmbH 成立于 1948 年在德国的 Nürtingen 和仍今天由创始家族。与**超过 1200 名员工，格尔是致力于维持其在珩磨、 抛光和深孔钻井机械及模具领域的****地位。
NAGEL Precision精度在 1982 年，注册在美国, 1988 年搬到密歇根州安阿伯、 设计、 制造，和支持 NAGEL珩磨和抛光机械和技术性贸易壁垒屑和深孔钻探机械。NAGEL TBT的员工 110 + 和 140,000 ft2 的现代化生产设施都被致力于为广大客户提供*高质量的机械和模具。TECMOTION减速机
TBT公司主要产品描述：
同类型号：
BW系列数控控制钻床，多轴深孔钻和深孔钻床提供了使用标准的枪钻和BTA钻工具钻，复杂工件的能力。根据具体的机器型号，扭钻，可转位钻孔，攻丝，铣操作也可提供。工件表可以是具有运动的两个轴或附加转台轴或矩形的T形槽的表可以被添加。一个可选的自动换刀装置可用于每个格尔-TBT BW机型。
特殊用途的机器定制，以满足个别客户的要求是我们业务的核心部分。下面是一些例子和进一步的信息在设计上的特殊用途的机器 ；包括机械用于深孔钻削的换热板、 曲轴、 和颗粒死了。TECALTO软管
根据材料要钻的机要使用的类型和特定钻任务，Nagel-TBT将为每个客户端工程师的*佳工具。我们供应充分的硬质合金钻头和钎焊尖的演习。
TBT制造单一长枪钻从 0.0315 英寸到 1.73 英寸直径 （0.8 — — 44 毫米）。
两个长枪钻，可在直径从 0.16 英寸到 1.0 英寸 （4 — — 25毫米）。
枪钻安装配件
TBT工具长度调节器
用来设置低频整体刀具长度当在多个主轴屑机中使用。包括数字长度显示，以供屑长度达 2000 毫米 （78 中）。。

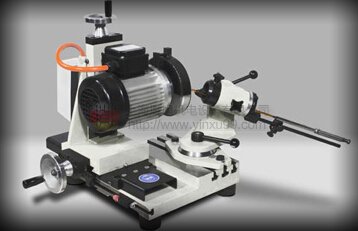

TBT枪钻磨床
在单、 双车轮型号为 枪钻，要么重新刃磨单机或板凳**模特。
接触Nagel-TBT的定价和可用磨机配件。
TBT 枪钻机床DM50型
DM50 型枪钻有专应用为北美市场上，准确性、 灵活性、 鲁棒性，成本低、 操作关键客户的要求。
这台机器非常适合用于医疗行业中，在那里小直径和特种材料是规范。
DM50 型枪钻是在单或双主轴版本中可用。双主轴可以配置模型，与常见的钻幻灯片或*立经营钻的幻灯片。
DM 系列机器可以实现自动化，以满足客户生产效率的要求。奥地利AUER警报灯
工具趋稳
特别照顾已**化的"丢失"的长度。4 工具全长共可以使用，每个都需要只有 3/4"的额外钻中风。当没有工具持稳得到利用时，可以减少丢失的长度为 1/2"到尽可能小。*长的孔，钻直径 200 倍，可达 Gundrilling是可能的。
TBT尾座
DM 系列屑机可以配备各种尾座配置，根据部分类型，加载和卸载和所需的灵活性的方法。
VFD 电机和精密主轴与互换精密夹头和工件的外径夹紧。
电机和齿轮箱驱动反旋转与液压驱动夹紧锥形夹紧的一部分。
TBT工件夹具
特殊工件夹具可设计为*任何应用程序 ；枪钻的连接杆、 喷油器、 阀体、 注塑模具等......
TBT PLC 控制
手动屏幕
标准 DM50 控件是 AB 罗克韦尔 PLC 和伺服驱动器，提供简单、 易于操作的 gundrilling 机控制。
包括可编程钻井深度控制和 gundrilling 特定程序序列为：
自动操作、手动操作
改变位置的工具
低频周期包括：
渐进式主轴速度编程为*优自适应的切削参数。
TBT操作员面板
液晶显示为：
操作指导
过程数据的可视化 (实际值与*限)
故障诊断程序
同类型号：
模型 DM75 / DM100 枪钻床
内 dm50 dm50 dm100
DM75 型枪钻被特别设计了准确性、 灵活性、 鲁棒性，成本低是关键的客户要求的北美市场。
这台机器非常适合工作店或工具房申请哪里的灵活性至关重要。BIMECCANICA螺纹杆
DM75 型枪钻是在单或双钻幻灯片版本中可用。双主轴模型可以用常见的枪钻或*立经营的钻幻灯片配置。
TBT多轴 枪钻DM系列
DM50和DM75型枪钻机床是专为北美市场在精度，灵活性，耐用性和低成本是关键的客户需求。
多轴设计，在两至六主轴配置可供选择，特别适用于高容量的枪钻应用到φ1.0英寸（25.4毫米）。
自动化是纳入根据客户的喜好和机器的吞吐量，以满足客户的生产效率要求所需的机械设计。
高产量，多个机器单元配置可以被设计成满足任何生产要求。
DM50技术资料
1依赖于选定的转速。
尾座选项
对DM系列多主轴机床可以配备多种尾座配置，取决于零件的类型，加载/卸载的方法和所需的灵活性。
TBT电机和齿轮箱
驱动的反向旋转用液压驱动夹紧锥部分夹紧是*典型的圆柱形工件的应用。
自动化选项
提起和进行运输。
链传动运输。
桥式龙门负载。
机器人装载/卸载。
DM75技术资料
2备用功能可用。
PLC控制
标准DM50控制是AB罗克韦尔PLC和伺服驱动器，提供简单，易操作的枪钻机床的控制权。
其他PLC或CNC控制选项可根据要求提供。
包括可编程钻孔深度控制和枪钻的具体程序序列为：
自动操作
手动操作
换刀位置
部分参数存储多种类型的一部分
在枪钻循环包括：
渐进饲料编程
渐进式主轴转速编程切削参数的优化调整。
操作面板LCD显示：
操作指南
过程数据可视化（限额与实际值）
故障诊断
TBT其他产品型号：
TBT公司成立于 1966 年在 Dettingen Erms，德国，公司专门从一开始就在深孔钻削的制造技术。TBT公司的主要目标一直供应机器、 工具、 服务和**知识的来源之一。
NAGEL GmbH 成立于 1948 年在德国的 Nürtingen 和仍今天由创始家族。与**超过 1200 名员工，格尔是致力于维持其在珩磨、 抛光和深孔钻井机械及模具领域的****地位。
NAGEL Precision精度在 1982 年，注册在美国, 1988 年搬到密歇根州安阿伯、 设计、 制造，和支持 NAGEL珩磨和抛光机械和技术性贸易壁垒屑和深孔钻探机械。NAGEL TBT的员工 110 + 和 140,000 ft2 的现代化生产设施都被致力于为广大客户提供*高质量的机械和模具。TECMOTION减速机
TBT公司主要产品描述：
同类型号：
BW系列数控控制钻床，多轴深孔钻和深孔钻床提供了使用标准的枪钻和BTA钻工具钻，复杂工件的能力。根据具体的机器型号，扭钻，可转位钻孔，攻丝，铣操作也可提供。工件表可以是具有运动的两个轴或附加转台轴或矩形的T形槽的表可以被添加。一个可选的自动换刀装置可用于每个格尔-TBT BW机型。
特殊用途的机器定制，以满足个别客户的要求是我们业务的核心部分。下面是一些例子和进一步的信息在设计上的特殊用途的机器 ；包括机械用于深孔钻削的换热板、 曲轴、 和颗粒死了。TECALTO软管
根据材料要钻的机要使用的类型和特定钻任务，Nagel-TBT将为每个客户端工程师的*佳工具。我们供应充分的硬质合金钻头和钎焊尖的演习。
TBT制造单一长枪钻从 0.0315 英寸到 1.73 英寸直径 （0.8 — — 44 毫米）。
两个长枪钻，可在直径从 0.16 英寸到 1.0 英寸 （4 — — 25毫米）。
枪钻安装配件
TBT工具长度调节器
用来设置低频整体刀具长度当在多个主轴屑机中使用。包括数字长度显示，以供屑长度达 2000 毫米 （78 中）。。
TBT枪钻磨床
在单、 双车轮型号为 枪钻，要么重新刃磨单机或板凳**模特。
接触Nagel-TBT的定价和可用磨机配件。
TBT 枪钻机床DM50型
DM50 型枪钻有专应用为北美市场上，准确性、 灵活性、 鲁棒性，成本低、 操作关键客户的要求。
这台机器非常适合用于医疗行业中，在那里小直径和特种材料是规范。
DM50 型枪钻是在单或双主轴版本中可用。双主轴可以配置模型，与常见的钻幻灯片或*立经营钻的幻灯片。
DM 系列机器可以实现自动化，以满足客户生产效率的要求。奥地利AUER警报灯
工具趋稳
特别照顾已**化的"丢失"的长度。4 工具全长共可以使用，每个都需要只有 3/4"的额外钻中风。当没有工具持稳得到利用时，可以减少丢失的长度为 1/2"到尽可能小。*长的孔，钻直径 200 倍，可达 Gundrilling是可能的。
TBT尾座
DM 系列屑机可以配备各种尾座配置，根据部分类型，加载和卸载和所需的灵活性的方法。
VFD 电机和精密主轴与互换精密夹头和工件的外径夹紧。
电机和齿轮箱驱动反旋转与液压驱动夹紧锥形夹紧的一部分。
TBT工件夹具
特殊工件夹具可设计为*任何应用程序 ；枪钻的连接杆、 喷油器、 阀体、 注塑模具等......
TBT PLC 控制
手动屏幕
标准 DM50 控件是 AB 罗克韦尔 PLC 和伺服驱动器，提供简单、 易于操作的 gundrilling 机控制。
包括可编程钻井深度控制和 gundrilling 特定程序序列为：
自动操作、手动操作
改变位置的工具
低频周期包括：
渐进式主轴速度编程为*优自适应的切削参数。
TBT操作员面板
液晶显示为：
操作指导
过程数据的可视化 (实际值与*限)
故障诊断程序
同类型号：
模型 DM75 / DM100 枪钻床
内 dm50 dm50 dm100
DM75 型枪钻被特别设计了准确性、 灵活性、 鲁棒性，成本低是关键的客户要求的北美市场。
这台机器非常适合工作店或工具房申请哪里的灵活性至关重要。BIMECCANICA螺纹杆
DM75 型枪钻是在单或双钻幻灯片版本中可用。双主轴模型可以用常见的枪钻或*立经营的钻幻灯片配置。
TBT多轴 枪钻DM系列
DM50和DM75型枪钻机床是专为北美市场在精度，灵活性，耐用性和低成本是关键的客户需求。
多轴设计，在两至六主轴配置可供选择，特别适用于高容量的枪钻应用到φ1.0英寸（25.4毫米）。
自动化是纳入根据客户的喜好和机器的吞吐量，以满足客户的生产效率要求所需的机械设计。
高产量，多个机器单元配置可以被设计成满足任何生产要求。
DM50技术资料
| 演练行程 |
钻孔直径 （**） |
钻孔直径 （*大） |
电源/主轴1 | |||||
| 锭数 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 千瓦 | 马力 |
| 1 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 2 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 3 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 4 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
尾座选项
对DM系列多主轴机床可以配备多种尾座配置，取决于零件的类型，加载/卸载的方法和所需的灵活性。
TBT电机和齿轮箱
驱动的反向旋转用液压驱动夹紧锥部分夹紧是*典型的圆柱形工件的应用。
自动化选项
提起和进行运输。
链传动运输。
桥式龙门负载。
机器人装载/卸载。
DM75技术资料
| 演练行程 |
钻孔直径 （**） |
钻孔直径 （*大） |
电源/主轴2 | |||||
| 锭数 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 千瓦 | 马力 |
| 1 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 19.1 | 0.75 | 3.7 | 5.0 |
| 2 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 19.1 | 0.75 | 3.7 | 5.0 |
| 3 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 |
19.1 12.7 |
0.75 0.50 |
3.7 1.9 |
5.0 2.5 |
| 4 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 12.7 | 0.50 | 1.9 | 2.5 |
| 5 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 12.7 | 0.50 | 1.9 | 2.5 |
PLC控制
标准DM50控制是AB罗克韦尔PLC和伺服驱动器，提供简单，易操作的枪钻机床的控制权。
其他PLC或CNC控制选项可根据要求提供。
包括可编程钻孔深度控制和枪钻的具体程序序列为：
自动操作
手动操作
换刀位置
部分参数存储多种类型的一部分
在枪钻循环包括：
渐进饲料编程
渐进式主轴转速编程切削参数的优化调整。
操作面板LCD显示：
操作指南
过程数据可视化（限额与实际值）
故障诊断
TBT其他产品型号：
| TBT | 螺母 | 螺母_825662 |
| TBT | 端盖 | 端盖_825028 |
| TBT | 皮带轮 | 皮带轮_AT5/72198400-4973-07 |
| TBT | 丝杠 | 丝杠_198400-1107-01 |
| TBT | 丝杠 | 丝杠_198400-1240-01 |
| TBT | 轴承 | ID.NO:850706轴承:SGNL4050.2RSSN:106282-12 机床号BW200-3-KW |
| TBT | 主轴刀柄 | 106208-7160-01BEST NR:54242 |
| TBT | 配件 | 103617-7101-04 φ5.4 |
| TBT | 配件 | 103617-7101-03 φ5.4 |
| TBT | 配件 | 103617-7101-05 φ5.4 |
| TBT | 配件 | 103617-7101-11 φ5.4 |
| TBT | 配件 | 103617-7101-10 φ5.4 |
| TBT | 配件 | 103617-7101-05 φ5.4 |
| TBT | 刀具导向套 | 103617-7101-02 φ6.3 |
| TBT | 刀具导向套 | 103617-7101-01 φ6.3 |
| TBT | 刀具导向套 | 103617-7101-09 φ6.3 |
| TBT | 配件 | 103617-7101-07 φ6.0 |
| TBT | 配件 | 103617-7101-06 φ6.0 |
| TBT | 配件 | 103617-7101-08 φ6.0 |
| TBT | 配件 | 106364-7101-06 1.8L φ6.3 |
| TBT | 配件 | 106364-7101-10 1.8L φ5.4 |
| TBT | 衬套 | 106364-7101-07 |
| TBT | 衬套 | 106364-7101-12 |
| TBT | 联轴器 | ESN150 851262 |
| TBT | 滚柱轴承 | ZARN2062LTN 838984 |
| TBT | 调整螺母 | MSW20.40 831366 |
| TBT | 轴承 | SGNL2032.2RS 869587 |
| TBT | 轴承 | DKLFA2080.2RS 886864 |
| TBT | 主轴轴承 | B71905C.T.P4S.UL 836512 |
| TBT | 主轴轴承 | B7005E.TPA.P4UL 817815 |
| TBT | 轴承 | ZARN2572LTNA 861566 |
| TBT | 丝杠 | 198400-1107-01 |
| TBT | 轴承 | SGNL4050.2RS 850706 |
| TBT | 丝杆 | 198401-1302-01 |
| TBT | 轴承 | ZKLE1762.2RS 886601 |
| TBT | 轴承 | 6001-2RSR 868385 |
| TBT | 丝杆 | 198401-4304-01 |
| TBT | 轴承 | 7308BE 2RS-FA172 881486 |
| TBT | 丝杆 | 198400-4956-01 |
| TBT | 丝杆 | 198400-0101-01 |
| TBT | 倒角主轴 | 198400-8152-00 |
| TBT | 主轴 | 198400-8150-02 |
| TBT | 轴承 | 71814TN 881943 |
| TBT | 驱动盘 | 198400-8152-01 |
| TBT | 定位销 | S6 TBN2113 826294 |
| TBT | 驱动盘 | 198400-8152-06 |
| TBT | 传动销 | 825458 |
| TBT | 弹簧 | D-090K 881967 |
| TBT | 活塞 | 198400-4921-07 |
| TBT | 活塞 | 198400-4921-08 |
| TBT |
