Tippkemper压力传感器/Tippkemper接近开关/Tippkemper距离传感器
Tippkemper压力传感器/Tippkemper接近开关/Tippkemper距离传感器：Tippkemper接近开关系列GDS / GDD已开发特别是对于透明的介质，诸如玻璃，聚碳酸酯或水等清液体。一个创新的光学系统，从而确保了例如玻璃表面仍然可以以高达13°的倾斜度来检测。STW控制器
Tippkemper接近开关系列GDS的设备/作为非接触式接近开关也可以使用的GDD。在玻璃表面上，他们实现这一±1mm的重复性。玻璃的厚度起着次要作用。还涂覆的玻璃，也可以使用树脂玻璃或聚碳酸酯。
模拟输出可将彩色和透明液体的*准液位测量。甚至快速流动的水和一定的“膨胀”的情况下不存在问题。平整(水)表面有一毫米的十分之在输出可测量的顺序水平的差异。
应用
这种稳定的角度稳定性，弹跳开关信号生成它例如可以在输送机装瓶厂用于计算瓶和墨盒。此处不需要特殊的背景。
| Tippkemper接近开关参数： | |

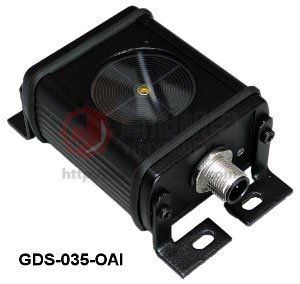

| Technische Daten | GDS-035-OAI |
| Messverfahren | Fokussierter Lichtkegel zur Erfassung gerichteter Reflexionen (Glanzpunkte) |
| Messbereich | 10-40mm |
| Maximale Neigung der Glasoberfläche zum Sensor | ±13° |
| Anforderung an Hintergrund |
Spiegelnde Hintergründe im Abstand <100mm müssen vermieden werden |
| Anforderung an Oberflächenmaterial | >1* gerichtete -Reflexion zwischen 440nm und 650nm |
| Maximale optische Bestrahlungsstärke | <5mW |
| Lichtquelle | LED, weiß 3000K |
| Reaktionsgeschwindigkeit | 1ms Schaltausgang / 4ms Analogausgang |
| Versorgungsspannung | 24VDC ±20* |
| Maximale Leistungsaufnahme | 0.6W |
| Schutzart nach EN 60529 | IP65 |
| Zul. Umgebungstemperatur TA | 20°C < TA < 50°C |
| Schaltausgang, Typ |
1 x Antivalent (Push-Pull), kurzschlussfest, max. 100mA Schaltschwellen und Hysterese auf Wunsch veränderbar |
| Analogausgang, Typ | Strom, PNP, 4mA bis 20mA, kurzschlussfest |
| Analogausgang, Auflösung und Messbereich |
Kleinste Schrittweite: 3.9µW Messbereich hängt vom Streuverhalten des Messobjekts ab |
| Gehäuse | 79 x 60 x 35 mm, Eloxiertes Aluminium mit Glasfenster |
| Zubehör | 4x Befestigungswinkel |
| Anschluss | Lumberg, M12, 4-polig, Typ RSFM 4 |
| Anschlussbelegung |
1: 24VDC 3: Schaltausgang 2: 0V 4: Analogausgang |
| Optionen |
- Profibus, CAN, RS485, EtherCAT, etc. auf Anfrage - Festmontierte Kabel bis 100m Länge auf Anfrage |
Tippkemper常用型号：IRD-4A-I 、IRD-10RA-I、IRS-U-2A 、IRS-U-4A 、IRS-U-10RA、IRS-U-2A-I 、IRS-U-4A-I 、IRS-U-10RA-I、IRD-10P、IRN-U-TD-GD 、IRD-TD、、IRF-04X、IRF-1X 、IRF-2X 、IRF-4X 、IRF-15X 、IRF-30X、IRG-10、IRG-4X-Z2 S13、IRL-225A-S-24 VDC、IRL-225A-E-VA-24 VDC、IRL-235A-E-VA、IRL-55N-E-GF-24 VDC、IRS-5-XC、IRS-10-XC、IRS-15-XC、IRN-5-XC-GD、IRN-10-XC-GD、IRN-15-XC-GD、IRD-5-XC、IRD-10-XC、IRD-15-XC、IRS-U-2N/P、IRS-U-4N/P、IRS-U-10N/P、IRS-U-15N/P、IRS-U-25N/P、IRS-U-30N/P、IRN-2N/P-GD、IRN-4N/P-GD、IRN-10N/P-GD、IRN-15N/P-GD、IRN-25N/P-GD、IRN-30N/P-GD、IRD-2N/P-GD、IRD-4N/P-GD、IRD-10N/P-GD、IRD-15N/P-GD、IRD-25N/P-GD、IRD-30N/P-GD、IRS-2N-GF 、IRS-4N-GF 、IRS-10N-GF等.
