HEIDENHAIN旋转编码器是集光机电技术于一体的速度位移传感器。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。

安装方式

旋转编码器内置轴承和定子，编码器的圆光栅直接与被测轴相连。扫描单元通过滚珠轴承安装在轴上，并由定子连轴器支撑。当轴进行角加速度时，定子联轴器必须只吸收轴承摩擦力所导致的牛矩，因此它能*大限度地降低静态和动态测量误差。而且，安装在定子上的联轴器还能补偿被测轴的轴向运动。定子联轴器的其它优点还有：

• 安装简单
• 总长度短
• 联轴器的固有频率高
• 允许使用空心轴

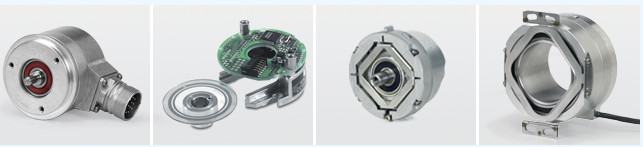

HEIDENHAIN带内置轴承的旋转编码器

HEIDENHAIN的ERN、ECN和EQN旋转编码器自带轴承和安装的定子联轴器，具有安装简单、总长度短的特点。其应用包括用于简单测量任务以及饲服驱动的位置和转速控制。空心轴可以直接滑入并固定在被测轴上。

HEIDENHAIN的ROD、ROC和ROQ旋转编码器自带轴承且具有密封结构。这些编码器均坚固耐用、结构紧凑。它通过一个分离联轴器由转子连接被测轴，联轴器可以补偿轴向运动和编码器轴与被测轴的不同轴度。

其它型号如下：ECN113、ECN223F、ECN125、ECN223M、ECN413、ECN225、ECN425、ECN227F、ECN1113、ECN227M、ECN1123、RCN223F、ECN1313、RCN223M、ECN1325、RCN227F、EQN425、RCN227M、EQN437、RCN727F、EQN1125、RCN727M、EQN1135、RCN827F、EQN1325、RCN827M、EQN1337、RCN226、ERN120、RCN228、ERN130、RCN729、ERN180、RCN829、ERN420、RCN220、ERN430、ROD220、ERN460、ROD270、ERN480、ROD280、ERN1020、ROD780、ERN1030、ROD880、ERN1070、RON225、ERN1080、RON275、ERN1085、RON287、ERN1120、RON785、ERN1180、RON786、ERN1185、RON886、ERN1321、RON905、ERN1326、RPN886、ERN1381
