RSF ELEKTRONIK编码器 - RSF ELEKTRONIK模块式旋转编码器MSR 20

RSF ELEKTRONIK编码器 - RSF ELEKTRONIK模块式旋转编码器MSR 20


  奥地利RSF ELEKTRONIK RSF ELEKTRONIK编码器,RSF ELEKTRONIK探头,RSF ELEKTRONIK旋转编码器
    RSF ELEKTRONIK公司成立于1973年,从一开始,其目的是开发和生产线性和旋转编码器和数字读数。RSF ELEKTRONIK的产品在市场上广为接受由于经济增长,那么就需要为RSF ELEKTRONIK公司进入更大的设施,该公司将在1978年我们当前位置。今天,RSF ELEKTRONIK的出货量比例*大的是增量式编码器。光电测量系统的主要内部元件是
在玻璃上的高精度的分裂和/或钢载体。根据商品名“SENTOP”的,RSF ELEKTRONIK公司生产薄层技术在**的刻度。

         增量编码器又称增量型编码器,增量式编码器,它是一种根据旋转运动产生信号的编码器,其刻度方式为每一个脉冲都进行增量计算。增量编码器常和机械转换装置一起使用(如齿条-齿轮、测量轮或心轴一起使用),用于测量直线运动。增量编码器常用于位置控制和电机的速度反馈,包括伺服,工业应用或重载应用。它可以提供出色的速度和位置反馈,系统架构简单成本低。由于增量编码器只能提供位置变化的信号,所以在实际应用中一般需要一个参考点来建立当前系统的零位。RESATRON光电编码器

     增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小.编码器是把角位移或直线位移转换成电信号的一种装置。

增量式编码器特点:
     增量式编码器转轴旋转时,有相应的脉冲输出,其旋转方向的判别和脉冲数量的增减借助后部的判向电路和计数器来实现。其计数起点任意设定,可实现多圈无限累加和测量。还可以把没转发出一个脉冲的Z信号,作为参考机械零位。编码器轴转一圈会输出固定的脉冲,脉冲数由编码器光栅的线数决定。需要提高分辨率时,可利用 90 度相位差的 A、B两路信号对原脉冲数进行倍频,或者更换高分辨率编码器。增量光电编码器的优点是:原理构造简单、易于实现;机械平均寿命长,可达到几万小时以上;分辨率高;抗干扰能力较强,信号传输距离较长,可靠性较高。其缺点是它无法直接读出转动轴的**位置信息。

    .编码器把角位移或直线位移转换成电信号,前者成为码盘,后者称码尺.按照读出方式编码器可以分为接触式和非接触式两种.接触式采用电刷输出,一电刷接触导电区或绝缘区来表示代码的状态多功能化:除了定位,还可以远传当前位置,换算运动速度,对于变频器,步进电机等的应用尤为重要。

  经济化:对于多个控制工位,只需一个旋转编码器的成本,以及更主要的安装、维护、损耗成本降低,使用寿命增长,其经济化逐渐突显出来。 如上所述优点,旋转编码器已经越来越广泛地被应用于各种工控场合。

  产品主要型号:MSA170、MSA6XX、MSA3XX、MSA7XX、MSA8XX、MSA4XX、MSA5XX、MS2X、MS30、MS82、DIT10、DIT30、DIT40、MSR20、MSR40

RSF ELEKTRONIK模块式旋转编码器MSR 20产品简介:
  钢带光栅尺带胶带
·  非整圆版
·  安装容易,因为用胶带安装
单场扫描模块式旋转编码器
RSF ELEKTRONIK模块式旋转编码器
  • 带夹紧件的整圆版
  • 钢带光栅尺带弹性层
    轴径变化补偿(ΔDmax. ±0,2 mm)
  • 安装容易,允许安装公差大
  • 抗污染能力强,采用大面积单场扫描原理
  • 高旋转速度
  • 参考点(双方向运动精度高和重复精度高)
读数头中内置细分电路,*高细分倍数100倍(积分前)

参考点位置(RI)
不包括安装误差,不包括被测轴安装和存放导致的偏差.距光栅尺接头25 mm位置,附加参考点相距n X 100 mm
模拟输出信号:典型值1 Vpp
数字输出信号:方波信号(单端)
内置细分电路
方波信号(差分),通过RS 422线路驱动器传送信号,标配
内置细分电路
带用于设置的模拟信号切换
光栅尺单元:MSR 40.xx MER =钢带光栅尺带弹性层和夹紧件
RSF ELEKTRONIK编码器 - RSF ELEKTRONIK模块式旋转编码器MSR 20
RSF ELEKTRONIK模块式旋转编码器

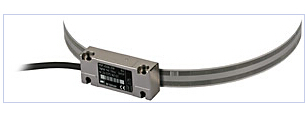

RSF ELEKTRONIK模块式旋转编码器MSR 40 MKS

RSF ELEKTRONIK模块式旋转编码器MSR 40 MKS产品简介:
单场扫描模块式非整圆旋转编码器
  • 非整圆型
  • 钢带光栅尺带胶带
  • 安装容易,允许安装公差大
  • 抗污染能力强,采用大面积单场扫描原理
  • 圆周速度高
  • 参考点(双方向运动精度高和重复精度高)
读数头中内置细分电路,*高细分倍数100倍(积分前)
精度
等级
±µm/m
栅距
µm
模拟输出信号

(Vpp)

±30 200 MSR 40.06
±30 200 --
±30 200 --
±30 200 --
±30 200 --


参考点位置(RI)  距测量范围起点25 mm位置
模拟输出信号:典型值1 Vpp
数字输出信号:方波信号(单端)
内置细分电路
方波信号(差分),通过RS 422线路驱动器传送信号,标配
内置细分电路
带用于设置的模拟信号切换
RSF ELEKTRONIK编码器 - RSF ELEKTRONIK模块式旋转编码器MSR 20
