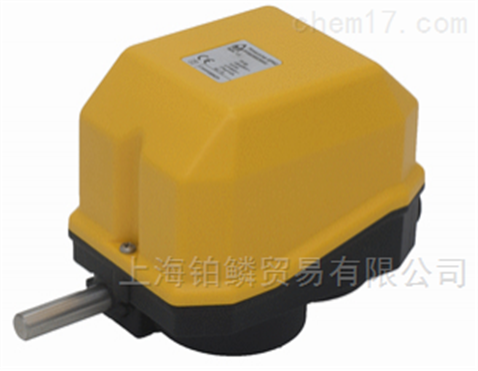

意大利TER限位开关PRSL0455PI编码器电位计​

TER在设计和制造限位开关方面积累了数十年的经验，目前提供五种系列的限位开关，特别是用于工业和建筑起重设备，自动化行业，舞台技术，尤其是用于控制葫芦，绞车和机械工具。
这些机器在艰难的热工条件（低或高工作温度）下运行，昼夜之间存在很大的热变化，并且它们会经受各种天气条件（水，灰尘，紫外线和盐分）的影响。因此，他们需要具有高度防护性的组件，以抵御天气影响，耐*端温度，较高的机械和电气耐用性以及耐受性，控制精度。所有组件都必须*准，可靠和**，以确保良好的操作控制，Z大程度的操作**，防止人身伤害和物体损坏。

TER 限位开关范围包括铝或热塑性材料限位开关，单杆或带滚轮的杆，横杆，“ T”形杆或各种类型的头部和执行器，可实现多种开关激*模式。



用于控制和测量

工业机器的运动或

风轮机的机舱或俯仰角。







描述

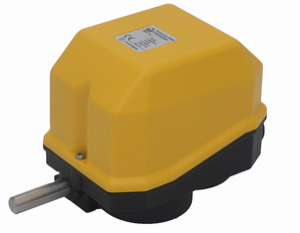

旋转限位开关，用于控制和测量工业机械的运动。
其紧凑的尺寸使其适合在狭窄的空间中使用。
特点
-它由一个齿轮马达组成，该齿轮马达通过一个初级输入减速级（蜗轮和斜齿齿轮）和一个或多个次级输出级（成对的直齿齿轮）传递运动。
-通过螺钉*准调整凸轮。
-用于**功能的常开常闭触点。
-开关的机械寿命：1百万次操作。
-IP防护等级：基本等级为IP42，IP65或IP66，IP67和IP69K。
-NEMA防护等级：基本IP66，IP67和IP69K归类为类型3；基本IP42被归类为类型1。
-耐高温性：-40°C至+ 80°C。
-它具有不锈钢变速箱和齿轮传动轴，自润滑高科技聚合体齿轮和驱动衬套，高科技聚合体基座和盖。
-限位开关的底座上模制了烧结青铜衬套，以优化轴旋转并防止与塑料材料摩擦。
-所使用的所有材料和组件均耐磨损，可确保设备防水防尘。
选项
-通过组合不同的次级输出级来实现从1:15到1：1500的转速比。
-带1NO + 1NC转换触点的快动开关。
-它可以配备*多6个开关的凸轮组。
-专用电缆夹或连接器。
-可通过防松螺母将防潮塞安装在底座上，以改进限位开关的蒸腾性能，同时保持防水功能。
-提供法兰，小齿轮和联轴器。
-带有直接控制开关，可直接作用于电动机。
认证
-CE标记，cURus *标记和EAC认证。
-符合事故预防规定BGV C 1（*适用于德国）。

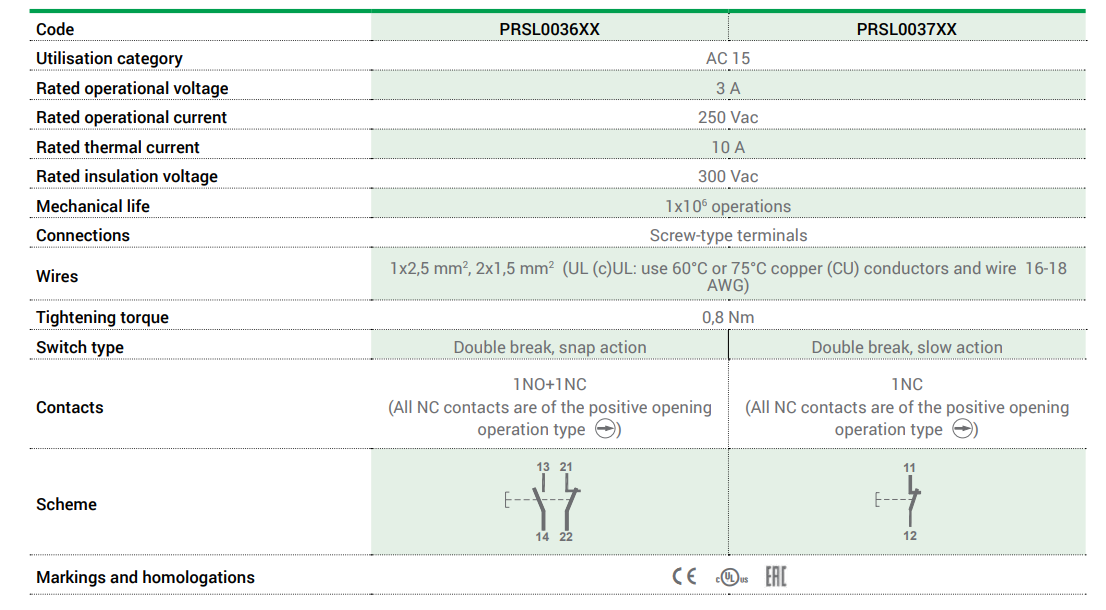

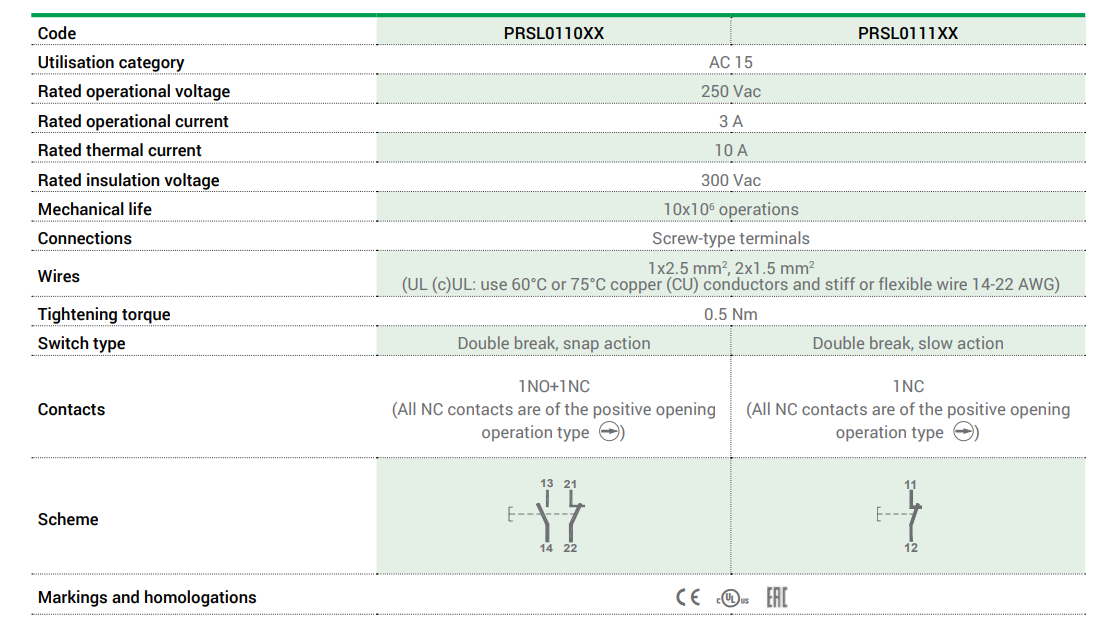

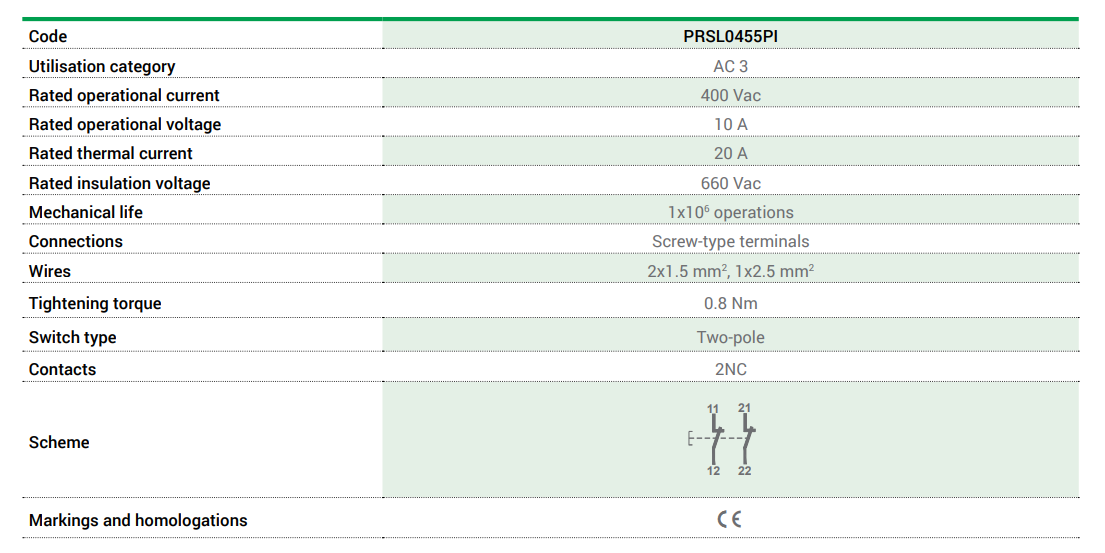

辅助控制开关技术规范：

PRSL0455PI、PA020001、PA020002 、PA020006、PA020007、PA020008 、PA020003、PA020004、PA020005、PA020009、PA030001、PA030002、PA01AA01、PA01AB01、PA01AC01

外形尺寸（mm）

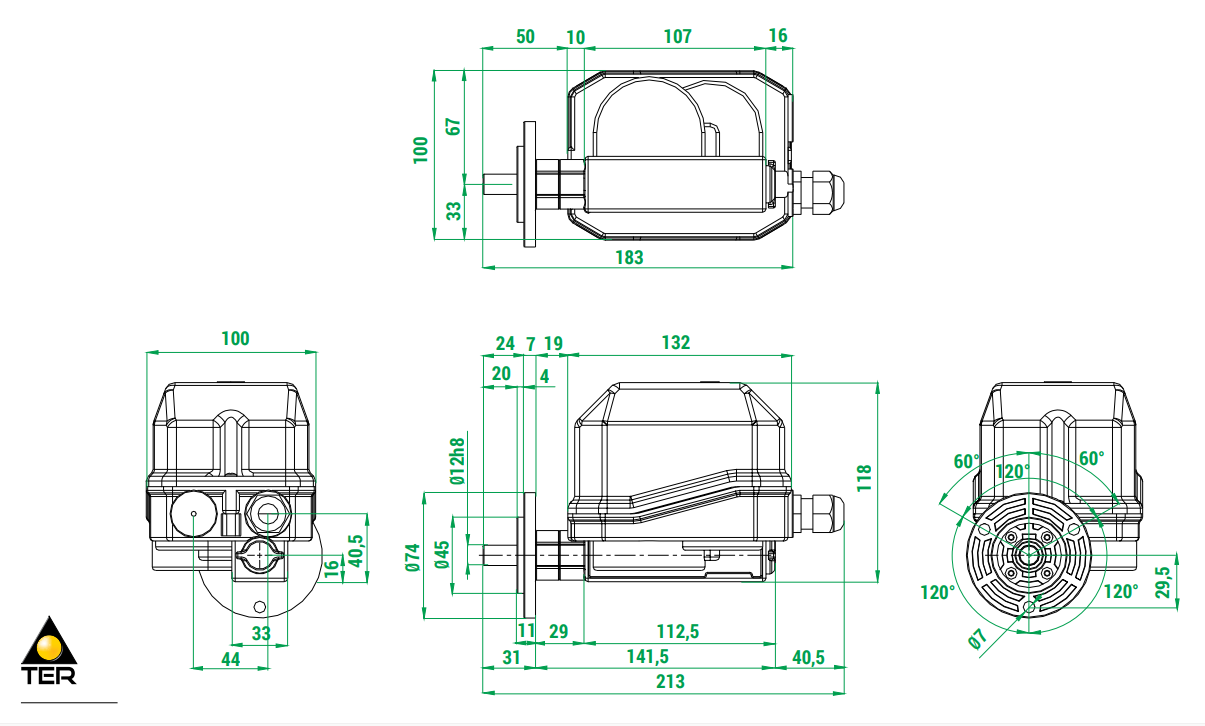

带凸缘

意大利TER限位开关PRSL0455PI编码器电位计

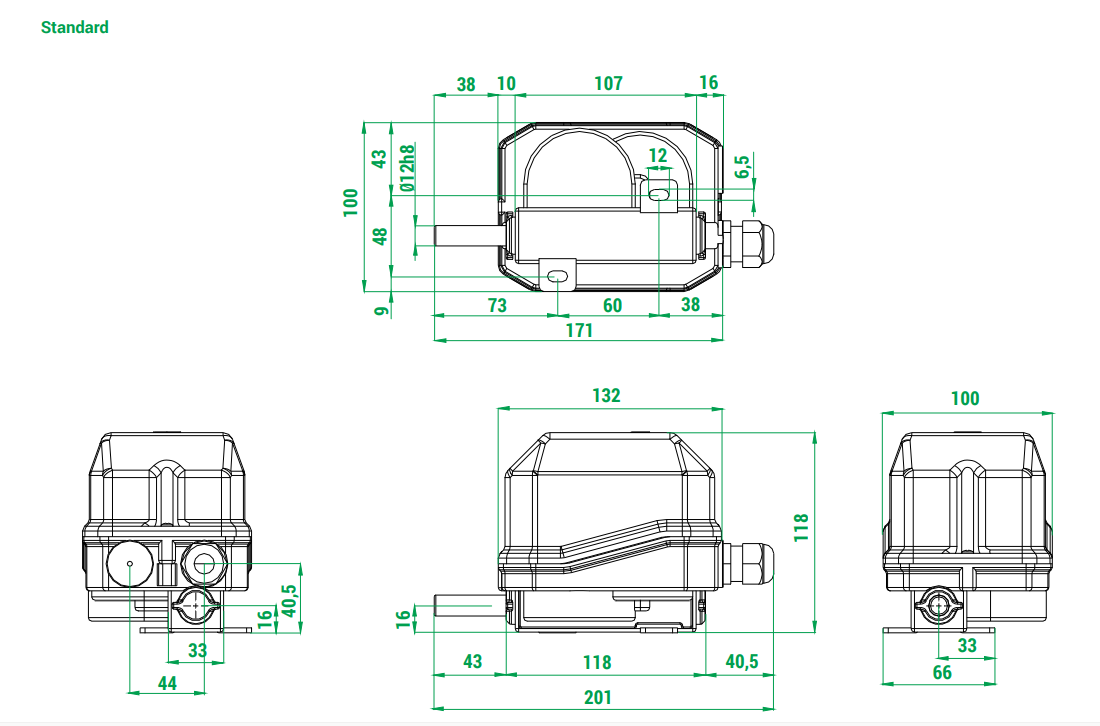

标准限位开关

标准限位开关配有凸轮PRSL7140PI

1:1

2 PF090300010003 PF090300010004

3 PF090300010002 PF090300010005

4 PF090300010001 PF090300010006

1:5

2 PF090300050002 PF090300050004

3 PF090300050003 PF090300050005

4 PF090300050001 PF090300050006

1:10

2 PF090300100003 PF090300100005

3 PF090300100004 PF090300100006

4 PF090300100002 PF090300100007

1:15

2 PF090300150004 PF090300150007

3 PF090300150003 PF090300150008

4 PF090300150002 PF090300150001

1:20

2 PF090300200002 PF090300200004

3 PF090300200003 PF090300200005

4 PF090300200001 PF090300200006

1:25 2 PF090300250006 PF090300250007

3 PF090300250003 PF090300250008

4 PF090300250001 PF090300250002

1:50

2 PF090300500002 PF090300500028

3 PF090300500003 PF090300500017

4 PF090300500006 PF090300500007

1:75

2 PF090300750007 PF090300750009

3 PF090300750008 PF090300750010

4 PF090300750004 PF090300750006

1:100

2 PF090301000002 PF090301000001

3 PF090301000006 PF090301000013

4 PF090301000003 PF090301000004

1:150

2 PF090301500002 PF090301500001

3 PF090301500011 PF090301500009

4 PF090301500008 PF090301500003

1:200

2 PF090302000006 PF090302000007

3 PF090302000002 PF090302000004

4 PF090302000003 PF090302000008

1:250 2 PF090302500003 PF090302500009

3 PF090302500007 PF090302500010

4 PF090302500008 PF090302500011 1:300

2 PF090303000004 PF090303000008

3 PF090303000006 PF090303000009

4 PF090303000007 PF090303000010

IP65，旋转比从1：1到1：969，2个凸轮组（Z多7个开关），电位计，编码器和Yankee**编码器。
