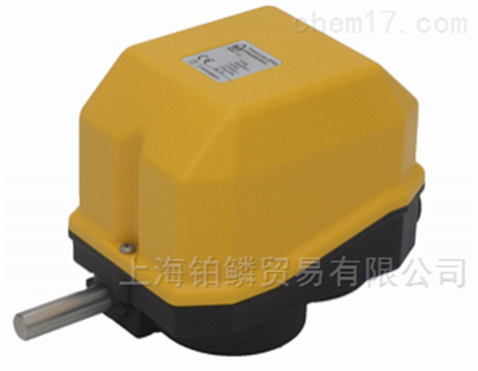

意大利TER限位开关GF4C PF090301000122编码

TER在设计和制造限位开关方面积累了数十年的经验，目前提供五种系列的限位开关，特别是用于工业和建筑起重设备，自动化行业，舞台技术，尤其是用于控制葫芦，绞车和机械工具。
这些机器在艰难的热工条件（低或高工作温度）下运行，昼夜之间存在很大的热变化，并且它们会经受各种天气条件（水，灰尘，紫外线和盐分）的影响。因此，他们需要具有高度防护性的组件，以抵御天气影响，耐*端温度，较高的机械和电气耐用性以及耐受性，控制精度。所有组件都必须*准，可靠和**，以确保良好的操作控制，Z大程度的操作**，防止人身伤害和物体损坏。

TER 限位开关范围包括铝或热塑性材料限位开关，单杆或带滚轮的杆，横杆，“ T”形杆或各种类型的头部和执行器，可实现多种开关激*模式。

用于控制和测量

工业机器的运动或

风轮机的机舱或俯仰角。

• 符合社区指令：2014/35 / UE 2006/42 / CE
• 符合标准：EN 60204-1 EN 60947-1 EN60947-5-1 EN 60529
• CAN / CSA-C22.2否14-13
• UL 508
• 储存环境温度：-40°C / + 70°C
• 工作环境温度：-40°C / + 70°C
• 防护等级：IP 65
• 绝缘类别：II级
• 电缆入口：电缆夹M20
• 轴：不锈钢AISI 303
• 标记和认证：CE cULus *

使用类别：AC 15/250 V AC/3 A
额定热电流：10A
额定绝缘电压：300伏交流电
机械寿命：Z大10x106次操作
连接：螺钉式端子
标记和同源性：CE EAC cULus

描述

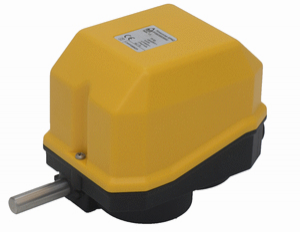

旋转限位开关，用于控制和测量工业机械的运动或机舱的位置或风力发电机的俯仰角。
特点
-它由一个齿轮马达组成，该齿轮马达通过一个主输入减速级（蜗轮和斜齿齿轮）和一个或多个辅助输出级将运动传递到凸轮和其他运动检测装置。
-通过螺钉*准调整凸轮。
-用于**功能的常开常闭触点。
-开关的机械寿命：多达一百万次操作。
-IP防护等级：GF4C被归类为IP65。
-耐高温性：-25°C至+ 70°C。
-它具有由不锈钢制成的变速箱和齿轮驱动轴，自润滑高科技聚合体齿轮，驱动衬套以及模制在限位开关底座中的烧结青铜衬套，以防止与塑料材料发生摩擦。
-所使用的所有材料和组件均耐磨损，可确保设备防水防尘。
选项
-通过组合不同的次级输出级来实现从1：1到1：969的转速比。
-可以将两个输出中的每一个设置为不同的转速比，以在需要满足特殊要求时实现对机器的多样化控制。
-具有1NO + 1NC触点的快动开关或具有1NC触点的慢动开关。
-它可以配备2个凸轮组（Z多7个开关），电位计和编码器（单*或在Z多2个开关的凸轮上）和Yankee**编码器（在Z多3个开关的凸轮上） 。
-提供法兰，小齿轮和联轴器。
-带有直接控制开关，可直接作用于电动机。
认证
-CE标记和cULus *标记以及EAC认证

遵守社区指令

2014/35/UE低压指令

2006/42/CE机械指令

符合CE标准

EN 60204-1机械**-机械电气设备

EN 60947-1低压开关设备和控制设备

EN 60947-5-1低压开关设备和控制设备-控制电路设备和开关

元件.机电控制电路装置

EN 60529外壳防护等级

符合cULus标准

CSA-C22.2 No 14-13工业控制设备

工业控制设备

标记和同系物

*并非在所有版本上都可用。

通用技术规范

环境温度

储存-40°C/+70°C

工作温度-25°C/+70°C

防护等级IP 65

绝缘等级II级

电缆入口电缆夹M20

轴不锈钢AISI303

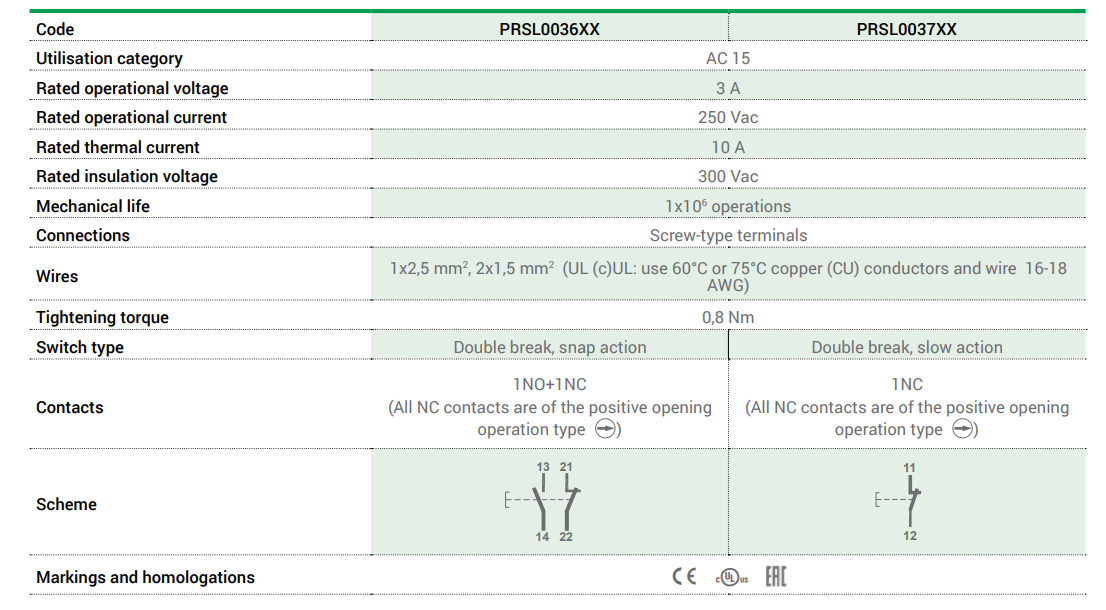

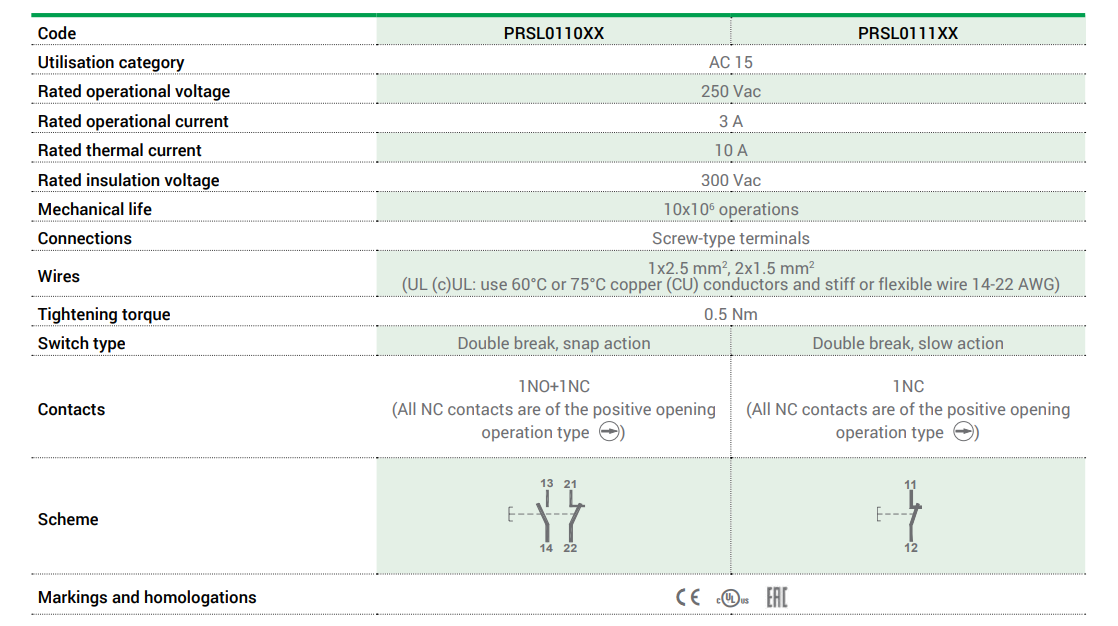

辅助控制开关技术规范：

PRSL0455PI、PA020001、PA020002 、PA020006、PA020007、PA020008 、PA020003、PA020004、PA020005、PA020009、PA030001、PA030002、PA01AA01、PA01AB01、PA01AC01

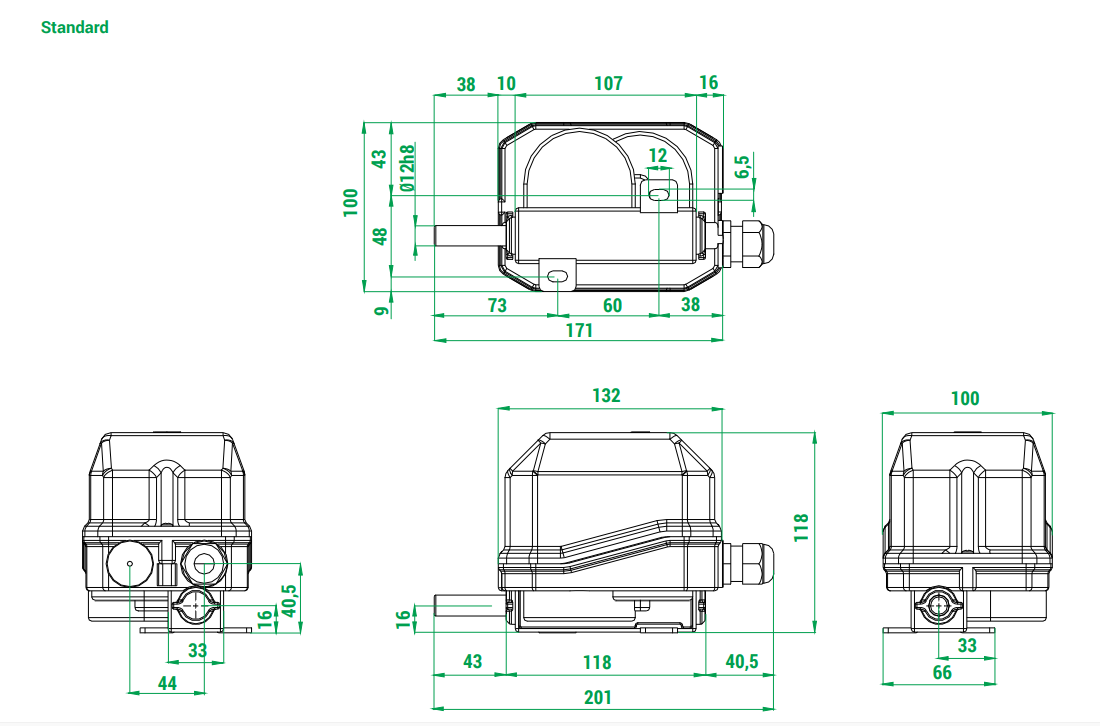

外形尺寸（mm）

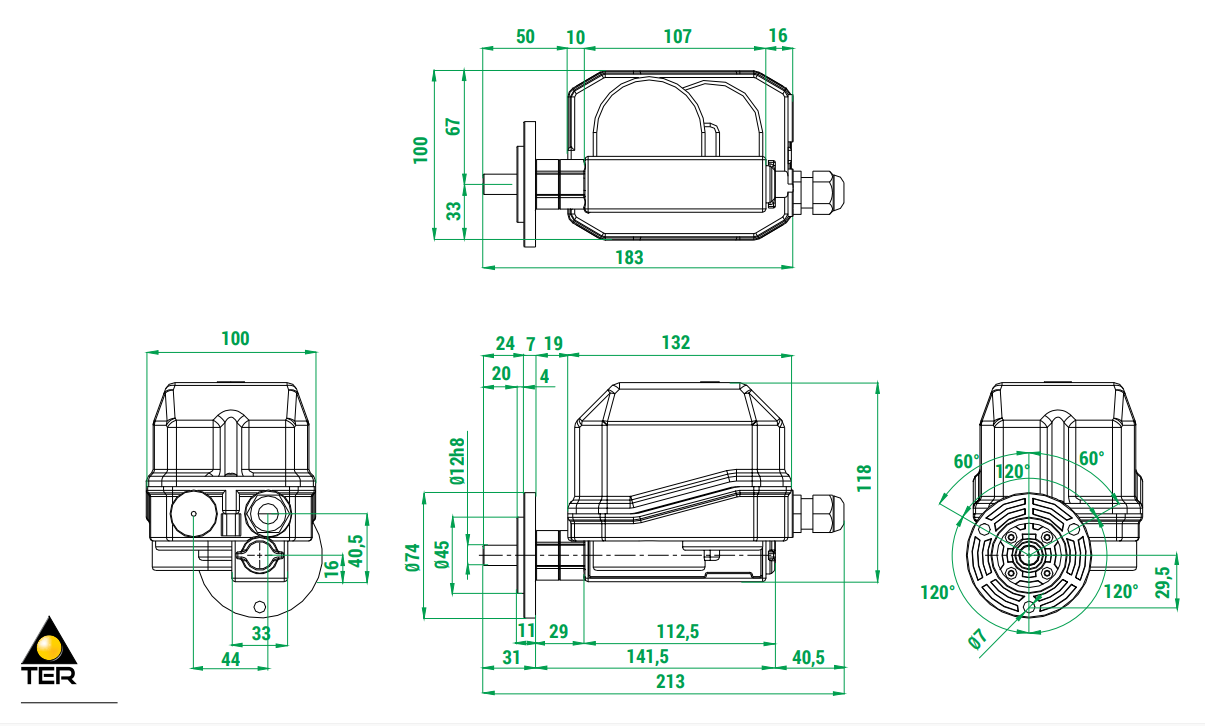

带凸缘
