美国North Star传感器
高压探头
高压测量有各种不同的要求，我们的PVM系列和VD系列探头是为满足大多数这些要求而设计的。PVM探头专为宽带宽设计和易于携带而设计，因此必须进行各种测量。VD系列探头设计用于更高的电压范围，并且需要物理稳定性。

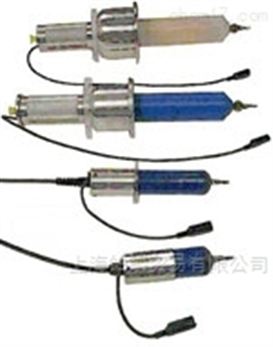

PVM系列探头，顶部为PVM-5，底部为PVM-10
探头的设计是*特的。探头已完全调整，无需在现场进一步调整探头。探头内部的杂散电容已在工厂进行了校准。*特的导体布局将由于邻近效应而产生的杂散电容降至Z低。
整个探头使用低温和低电压系数的电阻器和电容器，以提供Z大的测量精度。该探头具有坚固的尼龙外壳，并填充有绝缘油，以实现Z大的高压稳定性。
订购时，我们的PVM系列探头可提供1000：1或2000：1校准系数。
电压探头规格
PVM系列便携式高压探头，可承受100 kV DC / 150 kV脉冲
PVM系列高压探头设计用于一般用途，并具有出色的高频响应。这些探头的应用范围从汽车点火到准分子激光系统测量再到EMI测量。它们在出厂时已校准，不需要调整。通常，这些探头可与1兆欧示波器一起使用，但是我们还提供了一个可选开关，该开关可以补偿各种测量仪器，例如10兆欧表。这些单元适用于需要便携性和易用性的广泛应用。
| 型号编号 | PVM-1 | PVM-2 | PVM-3 | PVM-4 | PVM-5 | PVM-6 | PVM-7 | PVM-100 | PVM-11（PVM-10） | PVM-12 |
| Z大DC /脉冲V（kV） | 40/60 | 40/60 | 40/60 | 40/60 | 60/100 | 60/100 | 60/100 | 100/150 | 10/12 | 25/32 |
| Z高频率（MHz） | 90 | 90 | 25 | 120 | 80 | 80 | 120 | 90 | 30 | 50 |
| 电缆阻抗（欧姆） | 50 | 50 * | 50 | 50 | 50 | 50 * | 50 | 50 | 50 | 50 |
| DC-2 Hz精度（％） | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | 0.15 | <0.15 | <0.15 |
| 2赫兹 -200赫兹。准确性（％） | <1 | <1 | <2 | <1.5 | <1 | <1 | <1.5 | <1.5 | <1.5 | <1.5 |
| 200赫兹 -5兆赫 准确性 | <1.5％ | <1.5％ | <3％ | <2％ | <1.5％ | <1.5％ | <2％ | 2％ | <2.％ | <2.％ |
| > 5 Mhz。准确性 | <4％ | <6％* | <4％ | <5％ | <4％ | <6％* | <4％ | 6％ | <4％ | <4％ |
| 输入R / C（兆欧/ pf） | 400/13 | 400/13 | 400/10 | 400/8 | 400/12 | 400/12 | 400/8 | 600/15 | 100（50）/ 15 | 300/7 |
| 电缆长度（英尺/米） | 15 / 4.5 | 30/9 | 100/30 | 15 / 4.5 | 15 / 4.5 | 30/9 | 15 / 4.5 | 15 / 4.5 | 15 / 4.5 | 15 / 4.5 |
| 标准分频比 | 1000：1 | 1000：1 | 10,000：1 | 1000：1 | 1000：1 | 1000：1 | 1000：1 | 2000：1 | 1000：1（100：1） | 1000：1 |
| 长度（英寸/厘米） | 19/47 | 19/47 | 19/47 | 19/47 | 19/47 | 19/47 | 19/47 | 23/57 | 7/18 | 9/23 |
对于任何比例为2000：1的PVM-1-PVM-6或PVM-12部件号添加-2 *对于具有纳秒级脉冲和长（30 ft / 9米或更长）电缆的应用，建议使用93欧姆电缆
