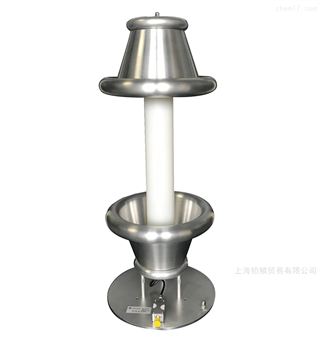

美国North Star传感器VD系列高压探头VD-100
美国North Star传感器VD系列高压探头VD-100
由于国外品牌配件的价格有时会变动，再加上汇率的变动，价格往往会不一样，为了您能够及时获取新价格，请您直接打我司电话询问价格货期等信息，谢谢。
高压探头
高压测量有各种不同的要求，我们的PVM系列和VD系列探头是为满足大多数这些要求而设计的。PVM探头专为宽带宽设计和易于携带而设计，因此必须进行各种测量。VD系列探头设计用于更高的电压范围，并且需要物理稳定性。
探头的设计是*特的。探头已完全调整，无需在现场进一步调整探头。探头内部的杂散电容已在工厂进行了校准。*特的导体布局将由于邻近效应而产生的杂散电容降至Z低。
整个探头使用低温和低电压系数的电阻器和电容器，以提供Z大的测量精度。该探头具有坚固的尼龙外壳，并填充有绝缘油，以实现Z大的高压稳定性。
VD系列高压探头60至400 kV DC
VD系列高压探头是落地式高压探头，专为坚固耐用的日常使用而设计。它们的用途广泛，从电视管制造到雷达，再到先进的粒子加速器应用。使用电阻电压系数*低的电阻，并且所有电容器均经过温度，频率和电压稳定，以实现Z佳性能。所有探头均具有将环形线圈定义为标准项的场，以Z大程度地减小邻近效应（杂散电容）并Z大化测量的可重复性。高频和低频校准在发货前经过仔细匹配。高频电缆的影响也得到了仔细的补偿，因此即使电缆长度超过脉冲持续时间，也可以进行准确的测量。探头在出厂前已校准，无需调整。
| 项目 | VD-60 | VD-100 | VD-150 | VD-200 | VD-300 | VD-400 |
|---|---|---|---|---|---|---|
| Z大DC/脉冲电压 (kV) | 60/105 | 100/160 | 150/230 | 200/300 | 300/420 | 400/550 |
| Z大频率(Mhz.) | 20 | 20 | 20 | 16 | 12 | 8 |
| 上升沿时间(ns) | 15 | 15 | 20 | 20 | 25 | 40 |
| 线缆长度(ft.) | 30 | 30 | 30 | 30 | 30 | 30 |
| DC精度 | <0.1* | <0.1* | <0.1* | <0.1* | <0.2* | <0.2* |
| 10 Hz.-1 Mhz.精度 | 1* | 1* | 1* | 2* | 2.5* | 3* |
| >1 Mhz精度 | 3* | 3* | 3* | 3* | 4* | 4* |
| 输入阻抗(Megohms) | 800 | 1600 | 2000 | 2800 | 4500 | 7000 |
| 高度(inches/cm.) | 20/50 | 24/60 | 30/75 | 40/99 | 54/135 | 72/180 |
| 直径(in/cm.) | 11/28 | 11/28 | 12/29 | 16/40 | 24/61 | 24/61 |
| 电容(approx.pf) | 27 | 25 | 27 | 24 | 30 | 30 |
| 底座直径(in/cm.) | 10/25 | 10/25 | 12/30 | 20/50 | 30/76* | 30/76 |
| 标准分压比 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 |
应用领域脉冲电压测试，高压电网测试，粒子加速器电压测试等。
