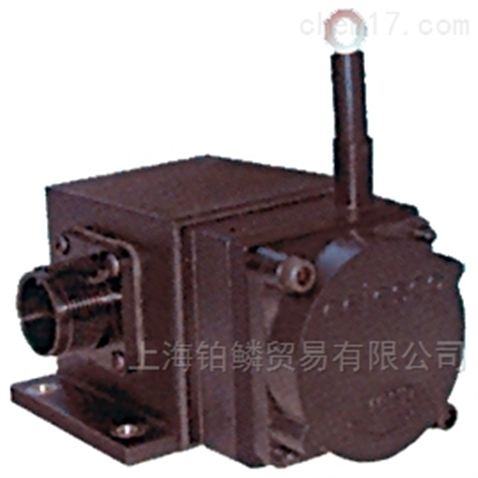

美国CELESCO位置传感器PT1DC-50-FR-Z5-M6

电缆延伸位置传感器

0…5，0…10，–5…+5，–10…+10 VDC输出选项
范围：0-2至0-50英寸
紧凑型•OEM应用

规格概要：

 总则
全行程范围选项：0-2至0-50英寸
输出信号选项： 0…5，0…10，-5…+5，-10…+10伏直流电
准确度：±0.28*至±0.15*全行程
重复性：全行程±0.05*
决议：本质上无限
测量电缆：019英寸。迪亚。尼龙涂层不锈钢
外壳材料：玻璃填充聚碳酸酯和黑色阳*氧化铝
传感器：塑料混合精密电位器
电位计循环寿命：请参阅订购信息
Z大回缩加速度：请参阅订购信息
体重：Z大1磅。

电气
输入：14.5-40伏直流电（0…5和-5…+5伏输出为10.5-40伏直流电）
输入电流：Z大10毫安
输出阻抗：1000欧姆
Z大负载：5000欧姆
零点和量程调整：请参阅订购信息

环境的

圈地：NEMA 4，防护等级65
工作温度：0到200华氏度（-17到90摄氏度）
振动：Z高可达10克至Z大2000赫兹

符合指令89/336/EEC的电磁兼容性

发射/免疫：EN50081-2/EN50082-2标准

 PT1DC可以在不受管制的14.5
提供输出时提供40伏直流电源
与线性运动成比例的信号
是测量电缆。PT1DC具有Z大值
测量范围可达50“，并有4个输出信号
可供选择的选项：0…10、0…5、-10…+10和
-5…+5伏直流电。
就像PT1系列的其他产品一样，PT1DC也提供
有多种选择，包括前进和后退
输出信号、零点和量程调整以及备用
测量电缆出口。

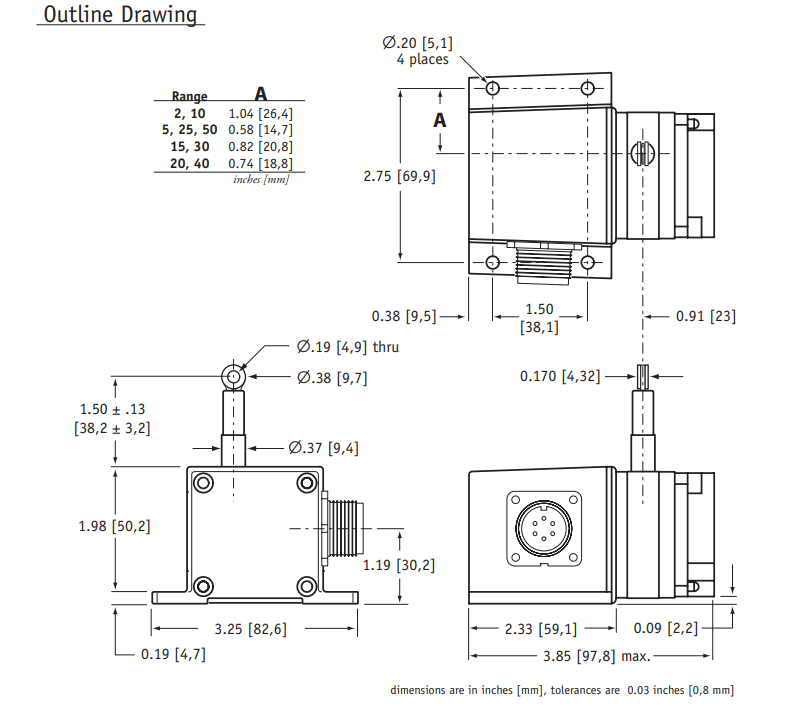

轮廓图

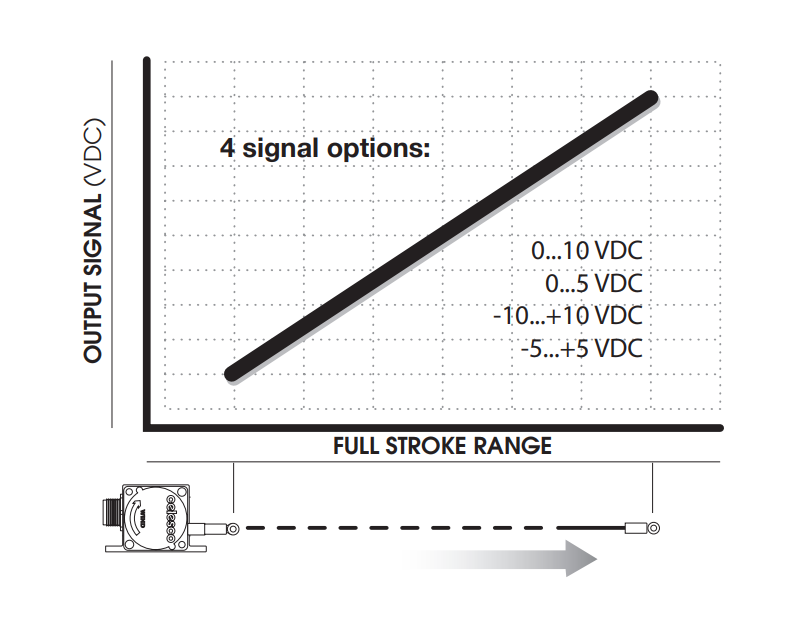

输出信号

订购信息：

 Model Number:

PT 1DC -  R- A - B- C - D

样品型号：
PT1DC-30-向上-Z10-MC4-SG
R:    范围：30英寸
A :   测量电缆出口：向上
B:    输出信号：0…10 VDC
C:    电气连接：4针微型连接器
D     电缆导管：弹簧加载导管

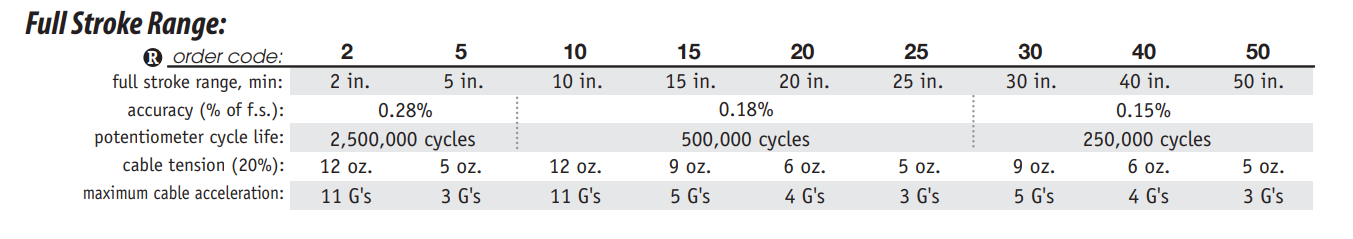

 全行程范围：

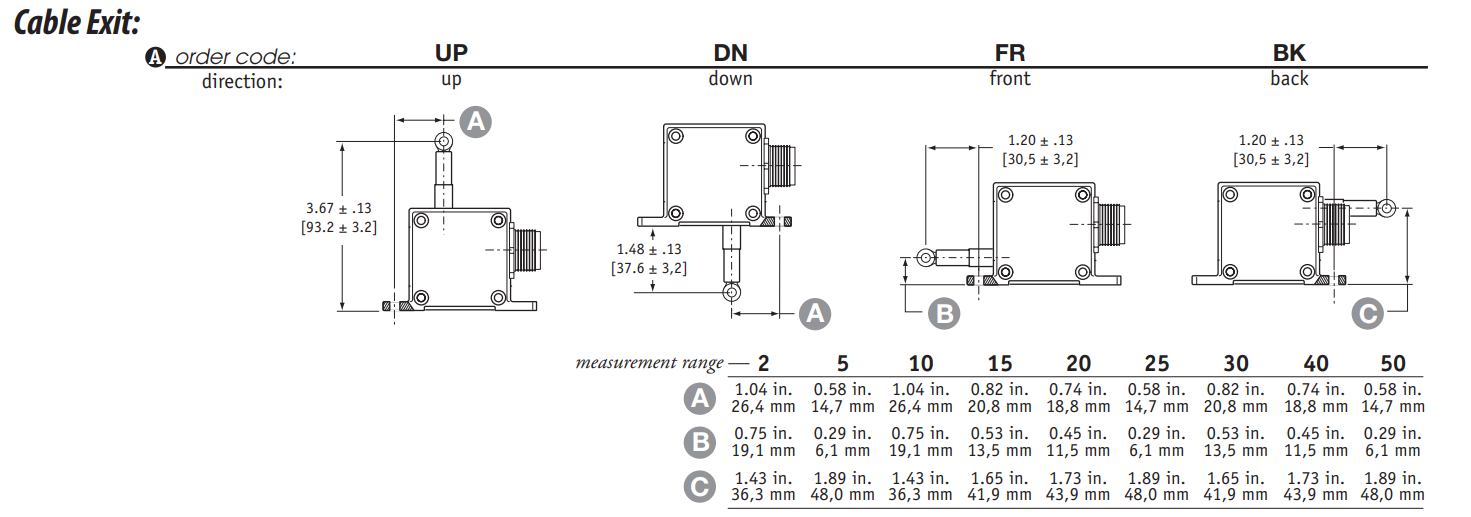

 电缆出口：

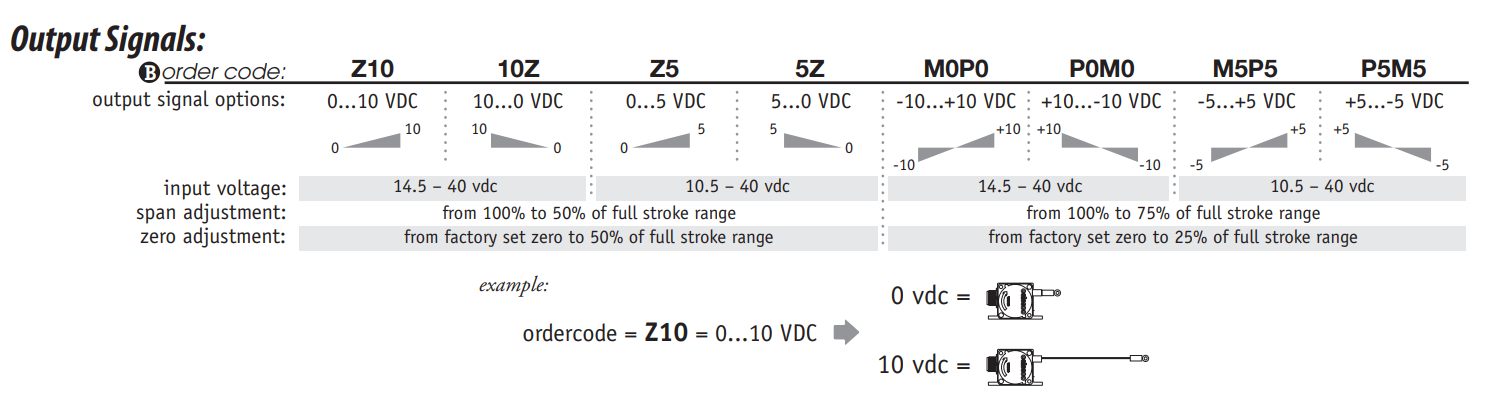

 输出信号：

订购信息:

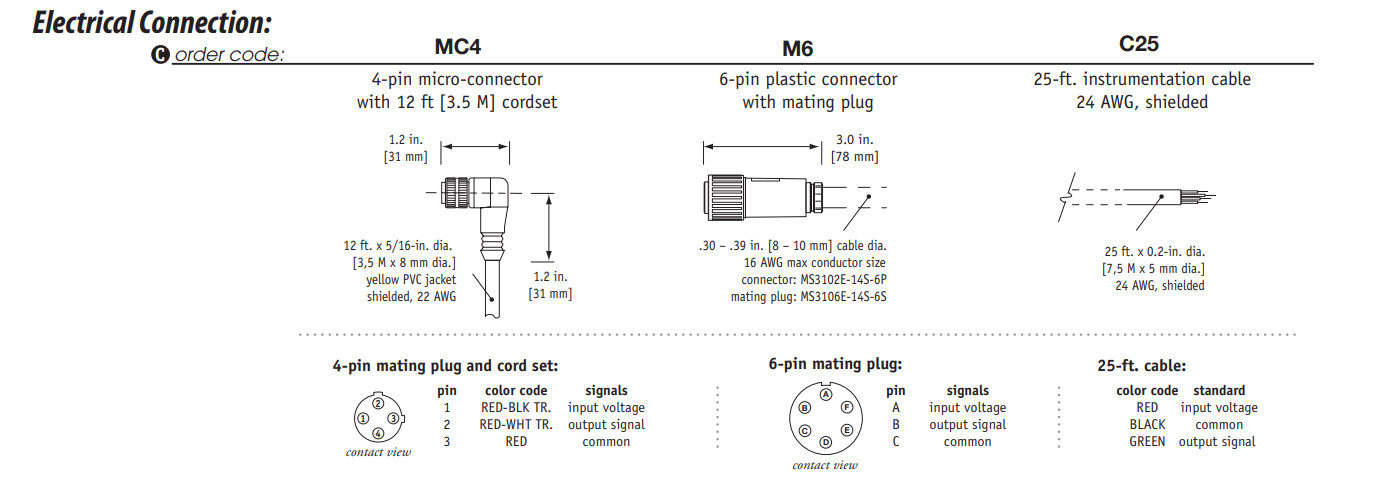

 电气连接：

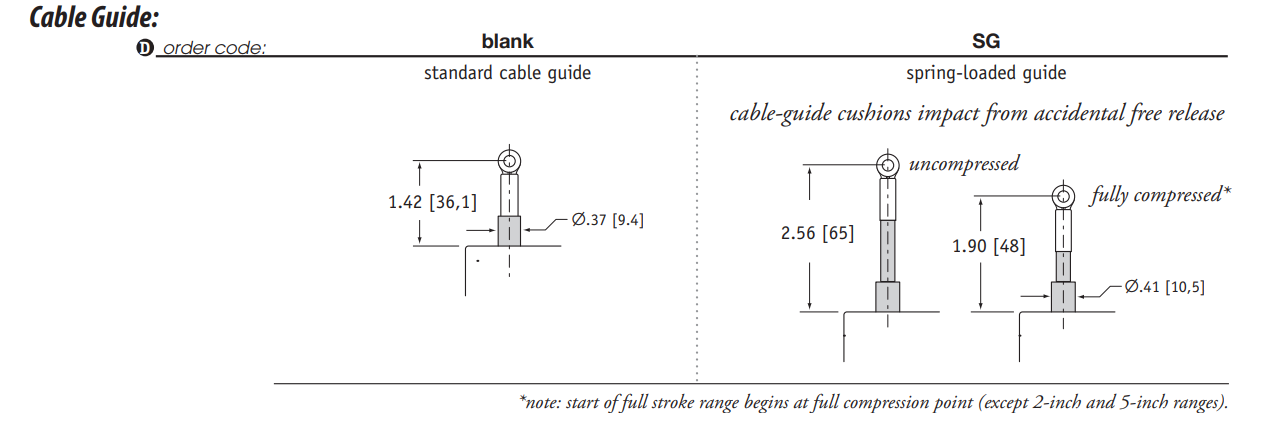

电缆导管：

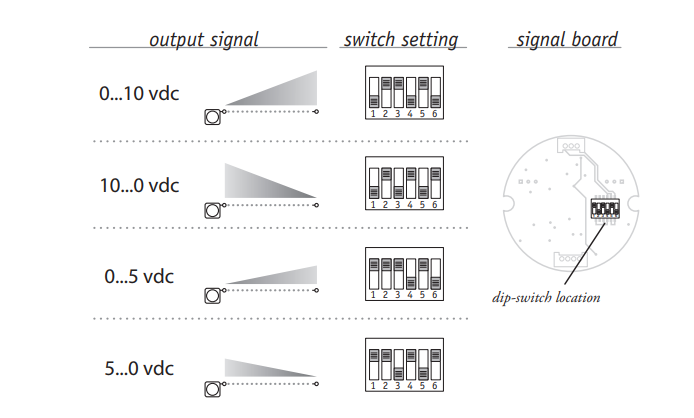

 输出信号选择（不适用于-5…+5&-10…+10 vdc选项）

 只要改变

可在内部信号板上找到dip开关设置。设置完成后
已更改，则需要调整零点和量程微调器
将信号值与笔划的起点和终点*准匹配。

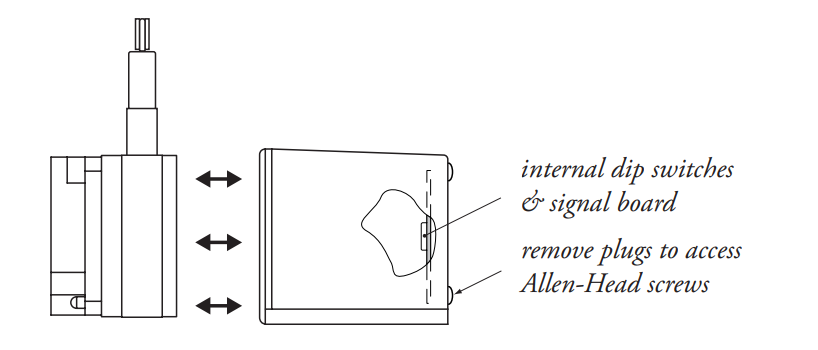

 内部dip开关
&信号板
拆下插头以接近
六角头螺钉

若要访问信号板，请卸下两个
六角头螺钉并拆下后盖。

strongCELESCO具有以下特點： 1.量程范圍大（0～70,000mm）,品種全,體積小,安裝使用方便,可以適合危險場合應用。2.輸出信號全電流4…20mA,0…20mA, 電壓 0…5Vdc, 0…10Vdc,  電橋2.0mVV, 0…30mVV可調, 電位器, 增量編碼器,值編碼器, RS232, RS485, RS422, SSI, Profibus。3.測量精度高（高精度可達到±0.01％）,可靠性好,防護等級高（可達IP68）,壽命長,維護少。4.應用范圍廣： 廣泛應用在各種位置測量控制領域。CELESCO傳感器 美國CELESCO拉繩式傳感器系列：PT1 系列是一種緊湊型的拉繩式位移傳感器，適用于慢速及中等加速度位移的測 量，比如結構測試（室內），汽車機械結構測試或液壓缸檢測。測量范圍達50英寸,適應的環境：NEMA 4 ，IP65 PT100系列是我們工具級別的拉繩式位移傳感器，適用于慢速及中等加速度的實驗室位移的測量，無不良的外界環境。CELESCO傳感器 測量范圍達100英寸,適應的環境：NEMA 1， IP50 PT5系列是我們工業級別的拉繩式位移傳感器，適用于高加速度和高循環的應用場合，如鑄造，成型注塑和碰撞實驗。CELESCO傳感器 測量范圍達250英寸,適應的環境：NEMA 4， IP65 PT8000系列是我們工業級別的拉繩式位移傳感器，適用于粗糙和重負荷的應用，如金屬沖壓，成型注塑。CELESCO傳感器 測量范圍達60英寸,適應的環境：NEMA44X， IP6567 PT9000系列拉繩式位移傳感器適合于長沖程位置和速度反饋的應用。是同步液壓缸和水利閘門開度測量。CELESCO傳感器 測量范圍達550英寸,適應的環境：NEMA 44X， IP6567 PT9000系列拉繩式位移傳感器適合于長沖程位置和速度反饋的應用。CELESCO傳感器 測量范圍達1700英寸,適應的環境：NEMA 44X，IP6567 MTA是一種微型拉繩式位移傳感器，綜合誤差為0.15*，壽命為5千萬次循環。非常適合于狹小位置安裝。CELESCO傳感器 測量范圍0-3英寸,0-5英寸，適應的環境：NEMA 1， IP50MT2A系列為抗惡劣環境，精確、小巧的拉繩式位移傳感器，MT2系列配有高拉伸力、重負載的拉繩用來測量在需要高加速度的飛機測試和汽車沖撞測試實驗中，MT2A為精確電阻輸出，MT2E為增量編碼器輸出。
