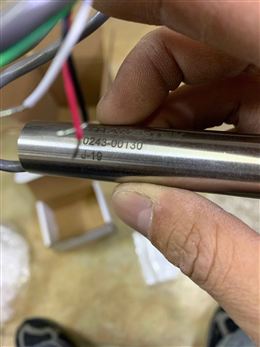

美国Trans-Tek位移传感器0243-00130

美国Trans-Tek位移传感器0243-00130

240系列通用DC LVDT

240系列DC-DC LVDT是一个集成封装,由精密线性可变差分变压器,固态振荡器和相敏解调器组成。该换能器具有出色的线性度,无限分辨率和高灵敏度。输入和输出电路彼此电气隔离,并与线圈组件外壳电气隔离,从而使其可直接用于浮动或接地回路系统。直流指示器,记录器和控制系统通常可以由较大的直流输出直接驱动。磁芯在线圈组件内轴向位移时,会在输出中产生与位移成正比的电压变化。

主要特征

  • 范围从±0.05”到±4.0”
  • 6至30 VDC励磁
  • 非线性<0.5%
  • 不锈钢结构

?          *以“ _”结尾的型号具有多个核心选项。所有标准单位将以0表示核心组件。该芯组件包括一个铜芯,该芯钎焊到一个延伸杆上,该延伸杆以1-72 UNF-2A螺纹终止。如果未选择选项,则将提供选项0。

笔记:

  1. 必须注意激发的*性才能正常工作。反转不会损坏设备。
  2. 正常运行至少需要50 KOhms的负载阻抗。
  3. 输出*性在零位的一侧为正,在零位的另一侧为负。
  4. 传感器在24 VDC下校准。
  5. 当磁芯移向引线端时,蓝色引线相对于绿色引线更积*
  6. 美国Trans-Tek位移传感器0243-00130
  7.
