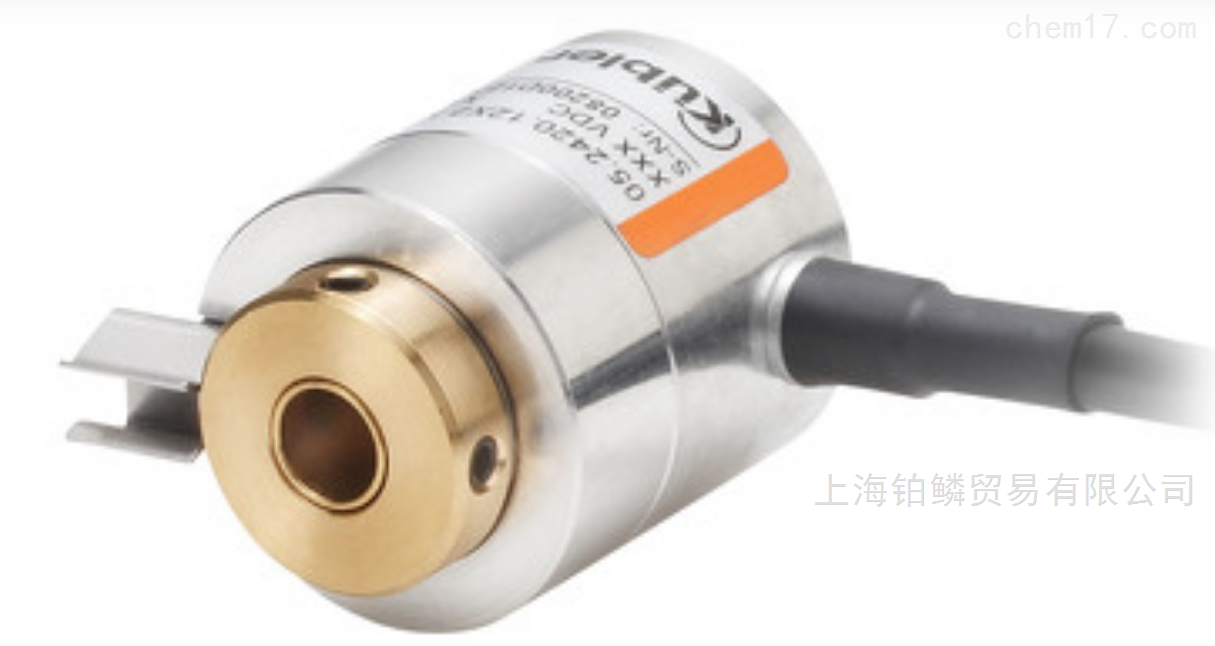

增量编码器

2420

小型设备的理想选择 坚固的轴承结构 适应性强

尺寸Ø24毫米 1.024 ppr增量 空心轴*大6毫米，盲孔





*狭窄安装空间的理想选择：光学微型编码器。

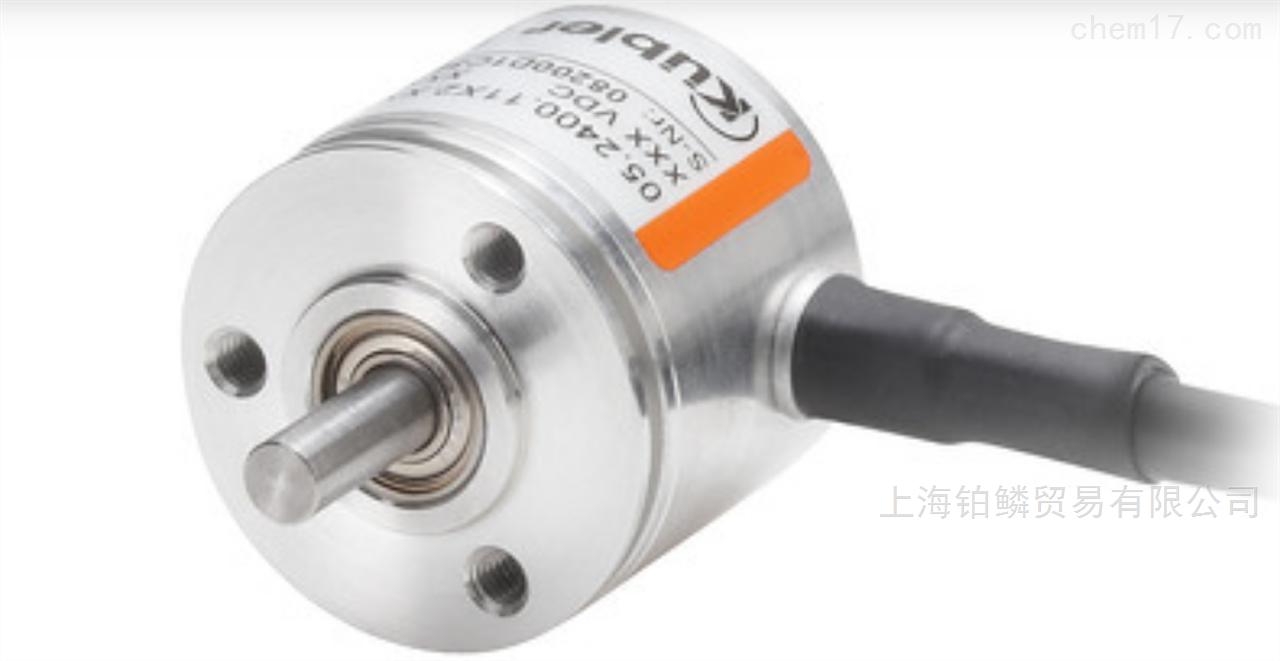

带有光学传感器技术的2400/2420增量式微型编码器每转可提供高达1024个脉冲的分辨率。
这些编码器的直径*为24 mm，特别适合在狭窄的空间中使用。

机械
尺寸	Ø24毫米
轴类型	4毫米空心轴，盲孔 6毫米空心轴，盲孔
法兰型	Ø24.00毫米
工作温度	-20°C到+85°C
防护等级	IP50  IP64  IP65
连接数	轴向电缆 径向电缆
zui高 速度	12.000分钟-1
重量	60克

电的
扫描	光学的
*大分辨率	1.024 ppr增量
电源电压	5 ... 24 V直流 8 ... 30 V直流
介面	推拉



可靠

• 坚固的轴承结构
• 多次夹紧使电缆出口具有较高的应变去除能力
• 耐短路输出

多才多艺

• 非常适合在小型设备中使用
• 符合EN 50121铁路标准的认证要求

M12连接器插头

现场有线连接器

公连接器5针

05.BMSWS 8151-8.5

M12连接器插头

现场有线连接器

公连接器5针

05.BMSWS 8251-8.5



增量编码器

森迪克斯7020

耐压外壳 也适用于海域 特别有弹性

尺寸Ø70毫米 增量5.000 ppr 空心轴*大14 mm，盲孔







防爆：编码器通过ATEX / IECEx认证。

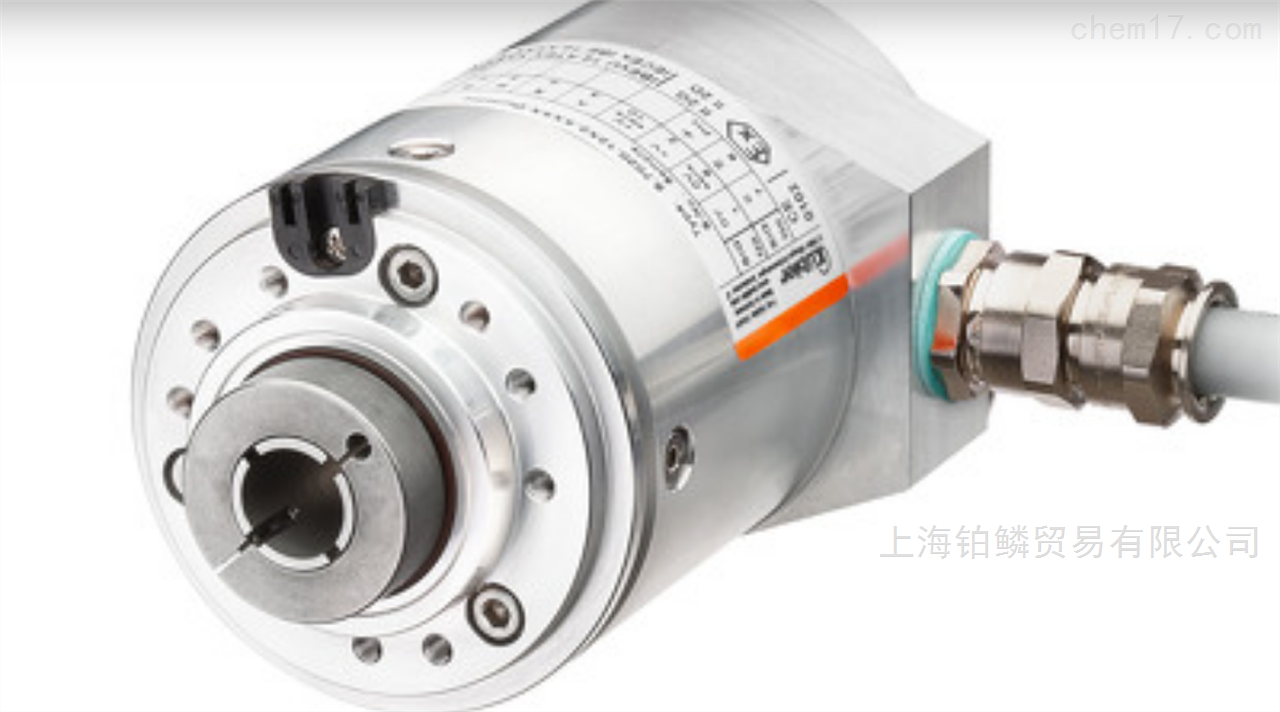

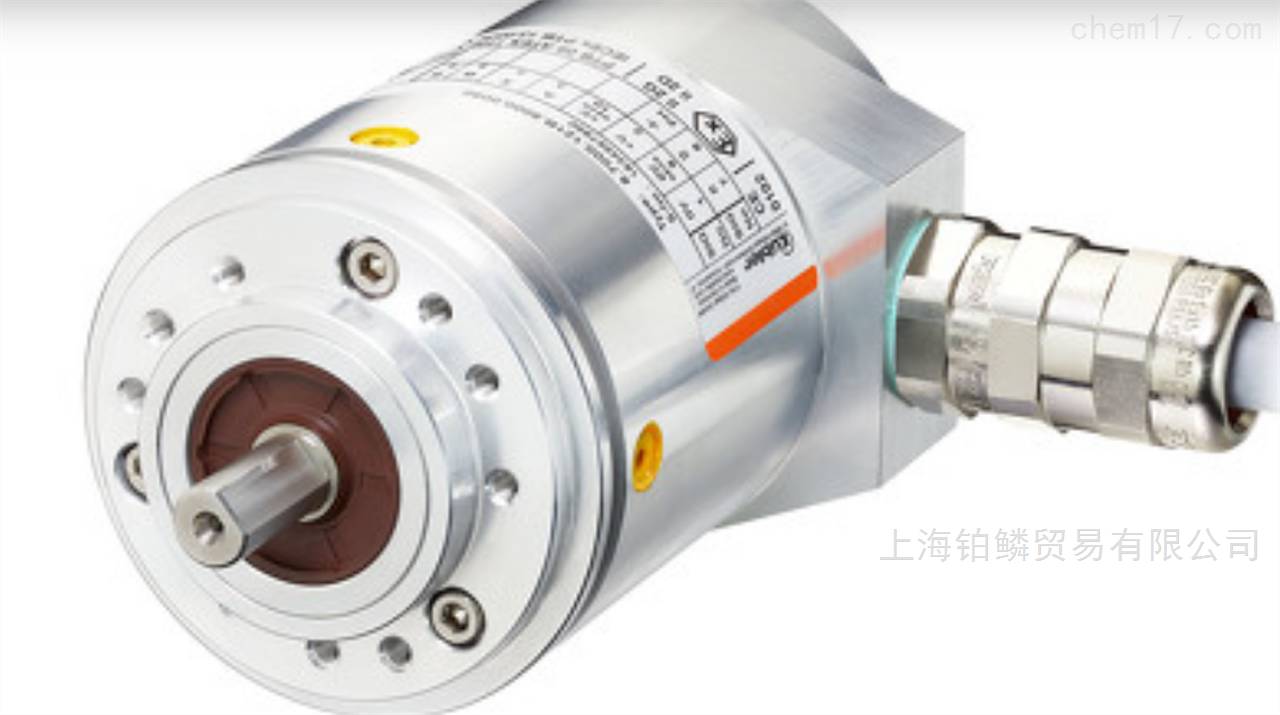

Sendix 7000/7020增量式编码器在紧凑的70毫米外壳中（由耐海水腐蚀的铝制成）提供防爆保护。这些抗冲击和抗振动的编码器可灵活运行，分辨率高达每转5000个脉冲，并提供轴向和径向电缆出口。

机械
尺寸	Ø70毫米
轴类型	12毫米空心轴，盲孔 14毫米空心轴，盲孔
法兰型	Ø65.00毫米 Ø70.00毫米
工作温度	-40°C到+60°C
防护等级	IP67
连接数	轴向电缆 径向电缆
zui高 速度	3.000分钟-1
重量	1500克

电的
扫描	光学的
*大分辨率	增量5.000 ppr
电源电压	5 V直流 5 ... 30 V直流 10 ... 30 V直流
介面	推挽式 TTL / RS422



紧凑**

• 可以在有限的安装空间内安装。
• 安装深度小，直径70毫米。
• 紧凑的轴向或径向电缆出口。
• 可用于海事应用–外壳和法兰由耐海水铝制成。
• 即使在日常恶劣的日常使用中也保持无泄漏，并提供针对现场故障的高度防护（IP67防护）。

防爆防护

• 键入“防火外壳”。
• 具有欧盟型式检验证书的ATEX。
• 具有合格证书（CoC）的IECEx。
