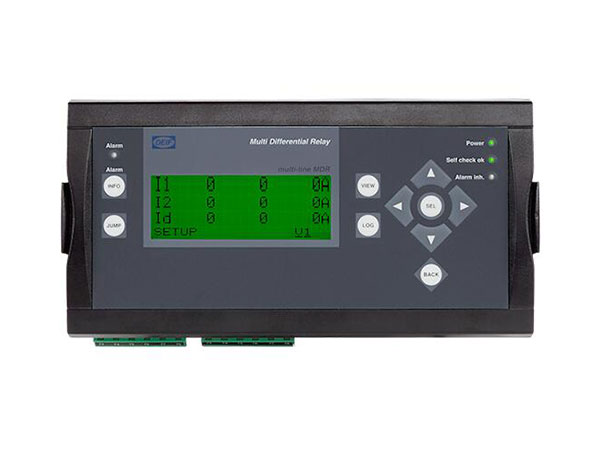

DEIF差动保护模块MDR-2

　　MDR-2是先进的组合式差动保护和短路保护继电器，用于发电机内部短路保护(泄漏电流)。

　　即使在发生故障跳闸的情况下，MDR-2仍具有可调的跳闸特性功能，可补偿不平衡的电流测量，从而完全避免了故障跳闸。

　　MDR-2使您可以直接访问所有设置，并可以按时间顺序记录多达150个历史事件/警报。该装置的集成LCD屏幕显示所有测量和计算的值，无需额外的仪表或接线，并有助于在调试中确定故障位置并进行故障查找。

　　可用的选项包括块(发电机+升压变压器)保护选项以及短路和过电流保护选项。

　　响应时间短(70毫秒)

　　发电机两侧的三相电流检测

　　主动调整不平衡电流测量

　　测量精度1*

　　显示指示器用于所有测量

　　DIN导轨或基座安装，带可远程安装的显示器

　　所有设置都可以使用DEIF实用程序软件(用于多线2)或通过显示屏进行编程。 所有参数受密码保护。在下文中，术语“否”。 (数字)是指用于每种设置的特定数字。 的先进个数字数字表示该设置属于哪个组。

　　对于每种功能(警告和跳闸)，可以设置2个继电器输出(继电器输出A和B)。 对于这两者，任何可以使用可用的继电器中的一个(标准：继电器1-5)。由于在发生差动电流故障时跳闸发电机断路器是不够的，因此必须关闭发电机。

　　取决于所讨论的AVR(自动电压调节器)，AVR也应跳闸，确保立即去除发电机电压。 建议使用例如 继电器输出A断开断路器，继电器输出B断开AVR。 或者，如果不是有可能关闭引擎。停机的原因是停止由内部故障(差动)引起的破坏性电流。当前)。
