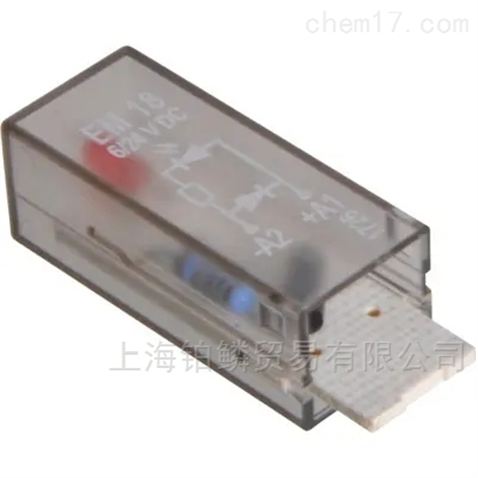

美国SCHRACK附件继电器LED模块TML0024原装

Accessories Miniature Relay PT

 用于PT7872P / 7874P / 78722/78742/78720/78730/78740插座一起使用
类型零件号

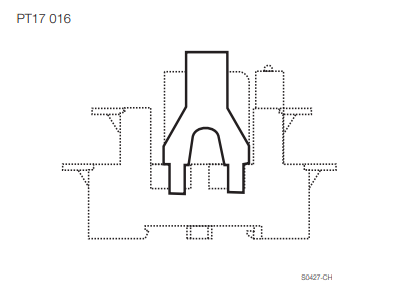

PT17016塑料固定夹PT，继电器高度29 mm 5-1415037-1

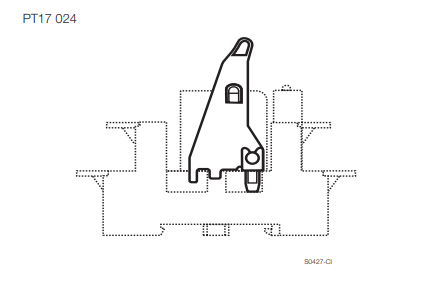

PT17024带弹出功能的塑料固定夹PT。，继电器高度29 mm 1816124-1
PT28800金属固定夹PT，继电器高度29 mm 5-1419111-9
PT17040标记标签6-1415037-1
PT170R6跳线，*大负载12A、用于连接多达6个PT插座1860517-5

带螺旋式端子的DIN轨道插座
类型零件号
PT78720带螺钉式端子的导轨插座，两*6-1415034-1
PT78730带螺钉式端子的导轨插座，三*9-1415071-1
带螺钉式端子的PT 78 740 DIN轨道插座，4*4-1415033-1
PT78741带螺钉式端子的导轨套筒，4*，包装、保护二*管模块A1+，A2-5-1415034-1

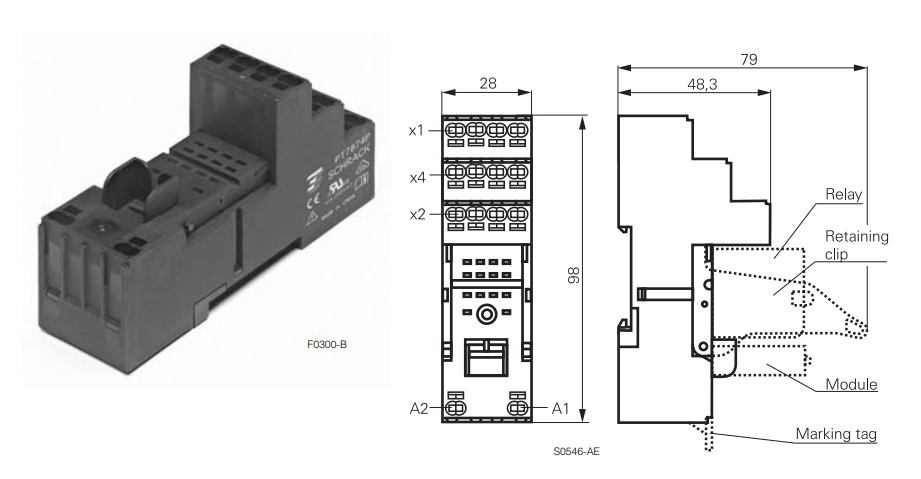

 **插座，带无螺纹端子，用于安装导轨

 PT7874P**插座，逻辑端子排列，4*
 PT7872P**插座，逻辑端子排列，2*

PT 2/4*6/12 A
无螺纹卡箍
无工具安装实心导线
每个端子有两个夹子
互连用跳线
有源模块的开路线圈电路
逻辑终端排列

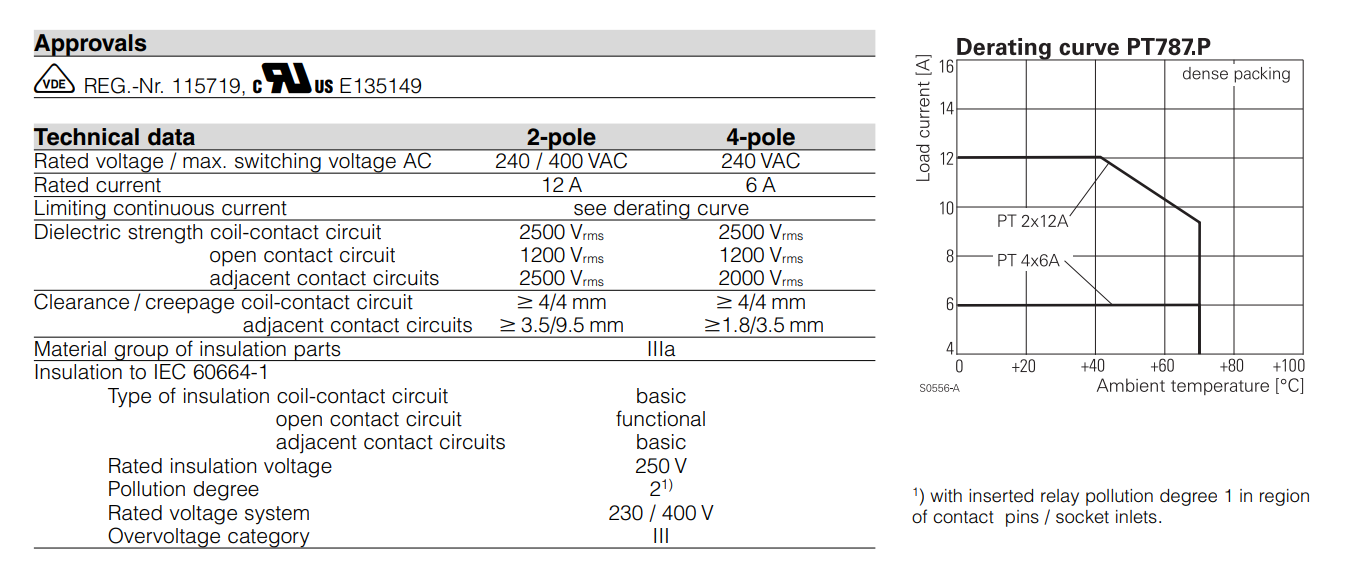

 技术数据                                             2*                                                   4*
额定电压/*大开关电压AC             240/400 VAC                                      240 VAC
额定电流                                               12A                                                   6A
*限连续电流                                                                 见降额曲线
绝缘强度线圈接触电路                           2500 Vrms                                  2500 Vrms
开路                                                  1200 Vrms                                       1200 Vrms
相邻接触电路                                     2500 Vrms                                      2000 Vrms
间隙/爬电线圈接触电路                         ≥4/4 mm                                     ≥ 4/4 mm
相邻接触电路                                     ≥3.5/9.5 mm                                  ≥1.8/3.5 mm
绝缘件                                                                               IIIa材料组
绝缘符合 IEC 60664-1
绝缘线圈接触电路基本类型
开路功能
相邻接触电路                                                                          基本
额定绝缘电压                                                                          250V
污染程度                                                                                    21）
额定电压系统                                                                      230/400 V
电压                                                                                            III

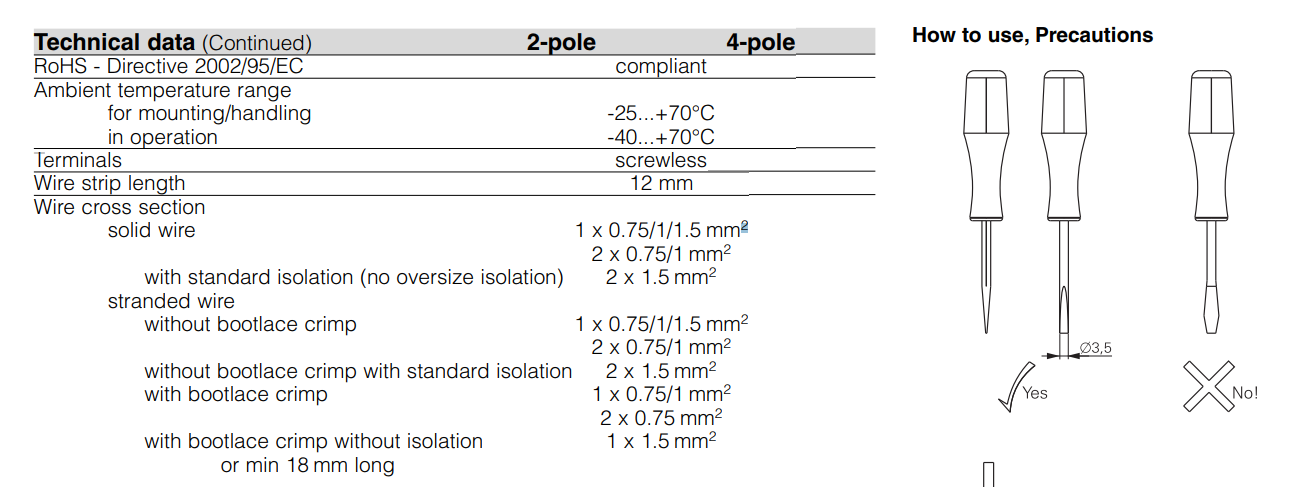

 技术数据（续）                                          2*                                               4*
符合RoHS-指令2002/95/EC
环境温度范围
用于安装/搬运                                                                -25…+70°C
运行中                                                                           -40…+70°C
端子                                                                                   无螺纹
钢带长度                                                                          12 mm
导线截面
实心线                                                                     1 x 0.75/1/1.5平方毫米
2 x 0.75/1平方毫米
带标准隔离（无超大隔离）                                           2 x 1.5平方毫米
绞合线
无鞋带卷曲                                                               1 x 0.75/1/1.5平方毫米
                                                                                   2 x 0.75/1平方毫米
无鞋带卷曲，标准隔离                                                       2 x 1.5平方毫米
带鞋带卷边                                                                     1 x 0.75/1平方毫米
                                                                                       2 x 0.75平方毫米
带无隔离的鞋带卷曲                                                           1 x 1.5平方毫米
或至少18毫米长

 对于编织线为0.05 mm或更小的绞合线，建议使用鞋带卷曲。
当使用无护套卷曲的绞合线时，插入时必须打开线夹。
插入周期                                                                              A（10）
*大插入力总计                                                                   100 N
安装距离                                                                       ≥0，密集填料
重量                                                                     44克                             60克
包装单元                                                                                10件

 用于导轨安装的带无螺纹端子的插座
类型零件号
PT7872P**插座，逻辑终端配置
带无螺纹端子的插座2*1860100-1
PT7874P**插座，逻辑终端配置
带无螺纹端子的插座4*1860000-1

 PT7872P、PT7874P的附件
类型零件号
PT17021塑料固定夹，继电器高度29 mm 2-1415526-1
PT28800金属固定夹PT，继电器高度29 mm 5-1419111-9
PT17040标记标签6-1415037-1
PT170P1跨接链路，*大负载12 A 1860214-1
