互感器又称为仪用变压器，是按比例变换电压或电流的设备及电流互感器和电压互感器的统称。

　　其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5a或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

　　同时互感器还可用来隔开高电压系统，以保证人身和设备的安*。

　　

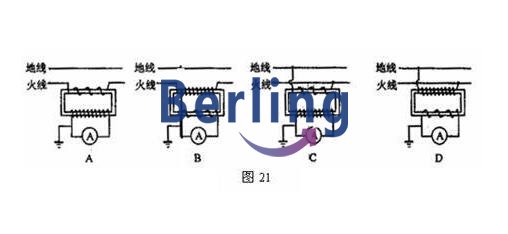

　　普通电流互感器结构原理：

　　电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

　　其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

　　穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。

　　二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：式中I1——穿心一匝时一次额定电流；　n——穿心匝数。

　　多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。

　　它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。

　　不同变比电流互感器。这种型号的电流互感器具有同一个铁心和一次绕组，而二次绕组则分为两个匝数不同、各自*立的绕组，以满足同一负荷电流情况下不同变比、不同准确度等级的需要，例如在同一负荷情况下，为了保证电能计量准确，要求变比较小一些(以满足负荷电流在一次额定值的2/3左右)，准确度等级高一些(如1K1.1K2为200/5.0.2级)；而用电设备的继电保护，考虑到故障电流的保护系数较大，则要求变比较大一些，准确度等级可以稍低一点(如2K1.2K2为300/5.1级)。

　　一次绕组可调，二次多绕组电流互感器。这种电流互感器的特点是变比量程多，而且可以变更，多见于高压电流互感器。其一次绕组分为两段，分别穿过互感器的铁心，二次绕组分为两个带抽头的、不同准确度等级的*立绕组。

　　一次绕组与装置在互感器外侧的连接片连接，通过变更连接片的位置，使一次绕组形成串联或并联接线，从而改变一次绕组的匝数，以获得不同的变比。

　　带抽头的二次绕组自身分为两个不同变比和不同准确度等级的绕组，随着一次绕组连接片位置的变更，一次绕组匝数相应改变，其变比也随之改变，这样就形成了多量程的变比。

　　带抽头的二次*立绕组的不同变比和不同准确度等级，可以分别应用于电能计量、指示仪表、变送器、继电保护等，以满足各自不同的使用要求。

　　组合式电流电压互感器。组合式互感器由电流互感器和电压互感器组合而成，多安装于高压计量箱、柜，用作计量电能或用作用电设备继电保护装置的电源。

　　组合式电流电压互感器是将两台或三台电流互感器的一次、二次绕组及铁心和电压互感器的一、二次绕组及铁心，固定在钢体构架上，浸入装有变压器油的箱体内，其一、二次绕组出线均引出，接在箱体外的高、低压瓷瓶上，形成绝缘、封闭的整体。

　　一次侧与供电线路连接，二次侧与计量装置或继电保护装置连接。

　　根据不同的需要，组合式电流电压互感器分为V/V接线和Y/Y接线两种，以计量三相负荷平衡或不平衡时的电能。
